Catégorie：harnais

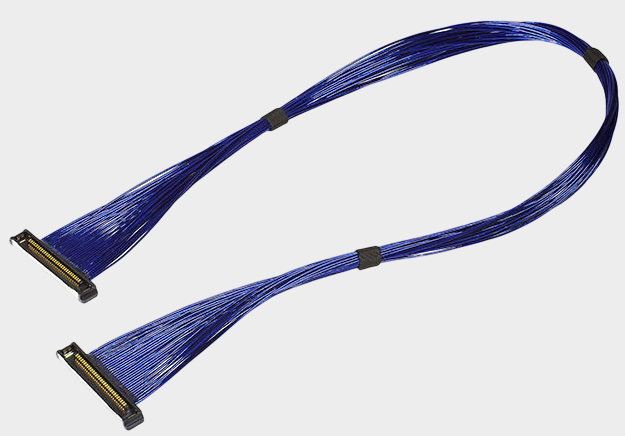

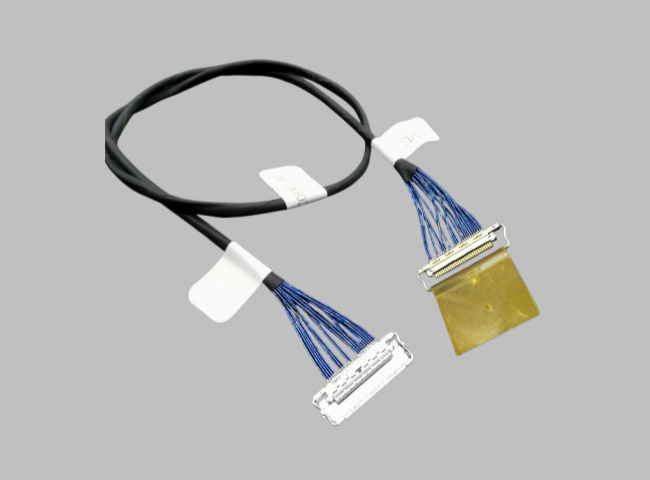

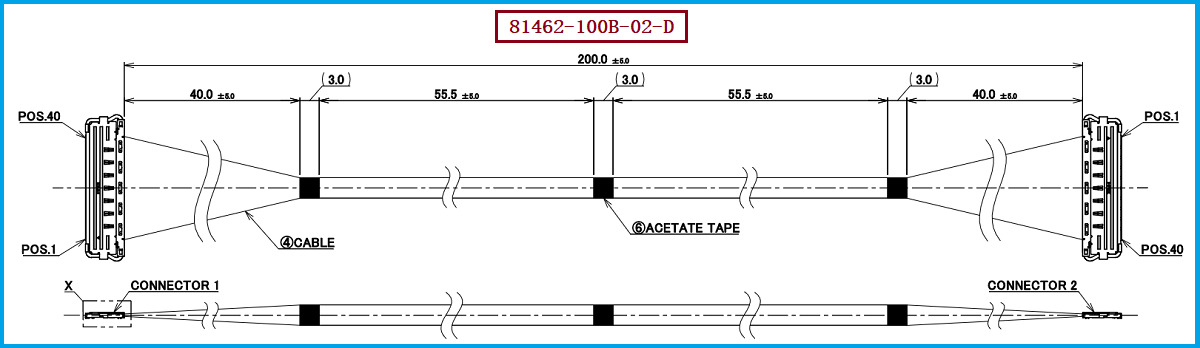

Dans l'époque actuelle où les ordinateurs portables, les tablettes, les appareils d'affichage à haute résolution, les équipements VR/AR et les terminaux de données à haute vitesse tendent constamment vers la minceur et la rapidité, les câbles traditionnels deviennent de plus en plus difficiles à satisfaire simultanément les exigences de la spatialité, de l'intégrité du signal et du contrôle EMI. Le modèle I-PEX 81462-100B-02-D est un ensemble coaxial extrêmement fin de la série CABLINE®-CA II de 40 pôles, qui utilise un câble micro-coaxial AWG#40 de 50Ω, avec une longueur standard de 200mm. Le connecteur de fin de câble associé est le modèle 20680-040T-01. Cette solution est basée sur la plate-forme de connecteurs CABLINE®-CA II avec une espacement de 0,4mm, et elle possède des caractéristiques de transmission de signaux compacts, à haute densité et à haute vitesse. Pour les ingénieurs, sa valeur réside non seulement dans l'économie de l'espace de câblage à l'intérieur de l'équipement, mais aussi dans la création d'un environnement de transmission de signaux à haute vitesse plus contrôlable grâce à la structure coaxiale extrêmement fine. Pour les acheteurs, ils peuvent procéder à une confirmation plus précise des matériaux de remplacement et à la sélection des fournisseurs à partir de paramètres clés tels que le nombre de pôles, le calibre, la longueur et le numéro du connecteur.
Les ingénieurs, en choisissant des coaxiaux extrêmement fins, se posent souvent une question : quelle est la courante maximale que peut supporter un coaxial extrêmement fin ? La réponse n'est pas un nombre fixe, mais dépend du diamètre du fil, de la structure du conducteur, du nombre de contacts, des conditions de dissipation de la chaleur et de la configuration spécifique du connecteur. Selon les documents officiels CABLINE®-CA II, différentes spécifications de câbles correspondent à différentes capacités d'intensité nominale, où le Micro-Coaxial Cable de AWG#44 est d'environ 0,1A/contact, AWG#42 d'environ 0,24A/contact, AWG#40 d'environ 0,3A/contact, AWG#38 d'environ 0,5A/contact, AWG#36 d'environ 0,8A/contact ; et le schéma de câble discret AWG#34 peut atteindre environ 1,0A/contact. Par conséquent, pour le coaxial extrêmement fin AWG#40 utilisé dans ce produit, on peut prendre 0,3A/contact comme valeur de référence de la capacité d'intensité nominale de la plateforme de connecteur, mais cela ne signifie pas que le câble enroulé de 40 contacts peut supporter simplement 12A en calculant 0,3A×40. Les assemblages de coaxiaux extrêmement fins sont principalement destinés aux connexions de signaux à haute vitesse, et l'intensité réelle autorisée doit être vérifiée par ingénierie en fonction de l'utilisation spécifique du circuit, de l'état de fonctionnement continu, de la température environnementale, de la manière de regrouper le câble et des conditions de capacité nominale du connecteur. En d'autres termes, "la courante maximale que peut supporter un coaxial extrêmement fin" doit être comprise comme la capacité nominale d'un seul contact et des conditions spécifiques du câble, et ne peut pas être égale directement à la capacité de débit sécurisée à long terme de tout le câble.

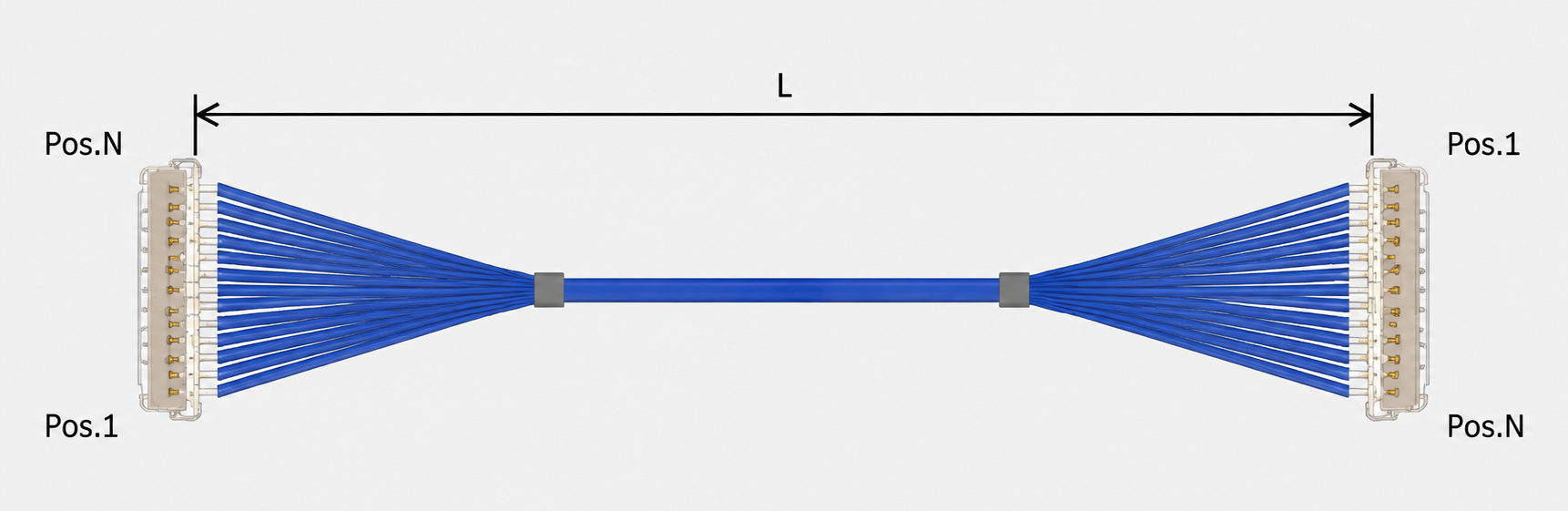

Pour la conception de dispositifs à haute vitesse, l'indice clé du câble n'est pas simplement de poursuivre la capacité de transport de courant, mais de contrôler les pertes de signaux à haute vitesse pendant le processus de transmission, les variations d'impédance, les interférences et l'impact de l'EMI. 81462-100B-02-D utilise un câble coaxial micro-AWG#40 et prend la résistance de 50Ω comme paramètre de conception important. Les deux extrémités utilisent la structure de connecteur CABLINE®-CA II série, où le modèle de connecteur du câble est 20680-040T-01. La plateforme CABLINE®-CA II utilise une espacement de contact de 0,4mm, un insert et un extract horizontal, ainsi que la structure de blindage complet EMI ZenShield®. Elle améliore la stabilité de la connexion haute vitesse par le接地 multiple et le design de verrouillage mécanique. Pour les ingénieurs qui effectuent la conception de l'affichage haute vitesse, la transmission de données ou la connexion interne à haute densité, cette solution coaxiale extrêmement fine permet de réaliser le câblage de signaux multiples dans un espace limité de l'équipement, tout en réduisant les interférences et la pression de contrôle de l'EMI que peut rencontrer le câblage traditionnel dans les applications à haute vitesse. Pour les acheteurs, lors de l'évaluation des fournisseurs alternatifs, il faut se concentrer sur la vérification de la correspondance entre 40Pin, AWG#40, 50Ω, 200mm, connecteur 20680-040T-01 et l'interface CABLINE®-CA II, et ne pas se baser uniquement sur les dimensions extérieures ou le nombre de broches pour juger de la compatibilité du produit.
Pour les projets nécessitant un remplacement des câbles d'origine I-PEX, il est recommandé que les ingénieurs et les acheteurs confirmèrent d'abord l'interface de connecteur, le nombre de pins, l'assignation des pins, la longueur du câble et la direction du câblage réels utilisés par l'équipement. Ensuite, ils devraient confirmer les spécifications du câble et les exigences de performance haute vitesse. Les informations d'identification clés de ce produit sont : I-PEX 81462-100B-02-D, 40 pins, AWG#40, 200 mm, câble micro-coaxial de 50 Ω, ainsi que le connecteur de fin de câble 20680-040T-01. Si le projet utilisait initialement la plateforme I-PEX CABLINE®-CA II, lors du développement de produits de remplacement, il faudrait également vérifier les dimensions de connexion des connecteurs, la structure des verrous, le Bonding de la pointe, la接地 de la screen, la performance de continuité, la résistance à la tension, la résistance isolante et l'intégrité des signaux haute vitesse. Il convient d'accorder une attention particulière au fait que la capacité haute vitesse du connecteur est différente de la performance finale de transmission du composant de câble dans l'équipement réel, et il est recommandé de réaliser des tests de perte d'insertion, de perte de retour, de bruit de câble, de cohérence d'impédance et de fiabilité avant l'introduction en masse. Notre entreprise peut fournir : des solutions de remplacement de câbles compatibles avec I-PEX 81462-100B-02-D, et peut développer des solutions de câble coaxial extrêmement fins en fonction de la structure réelle de l'équipement du client, de la longueur du câble, du nombre de pins, des spécifications du câble et des besoins en accessoires de connecteurs. Cela permet aux ingénieurs de disposer de prototypes pour la validation et du soutien à l'introduction en production, et offre aux acheteurs une option de chaîne d'approvisionnement nationale de remplacement.
