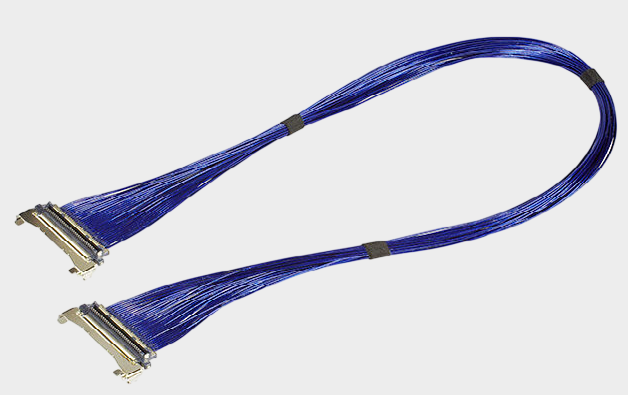

I-PEX 82889-100B-02-D CABLINE®-SS 40AWG/50Ω série coaxiale fine alternative

Le développement des appareils à haute vitesse et miniaturisés rend les câbles coaxiaux extrêmement fins des composants de connexion essentiels.

Avec le développement vers la minceur et la vitesse des ordinateurs portables, des appareils de vision artificielle, des appareils d'affichage à haute vitesse, des caméras industrielles et des équipements électroniques compacts, les câbles internes des appareils font face à des exigences multiples : "espace plus petit, taux de signal plus élevé, exigences de fiabilité plus strictes". Le I-PEX CABLINE®-SS utilise un espacement de contact de 0,4 mm et une structure d'angle droit vertical, combiné à une hauteur d'environ 1,65 ± 0,2 mm et une profondeur de 3 mm, et prend en charge plusieurs nombres de broches de 10P à 50P ; les documents de produit officiels montrent également que sa performance à haute vitesse est vérifiée par un câble micro-coaxial de 40P, AWG#40, 45Ω, 100mm, qui peut être utilisé pour des applications à haute vitesse jusqu'à 16Gbps/Lane. Pour les ingénieurs, cela signifie que les câbles coaxiaux extrêmement fins ne sont plus simplement des "connexions internes", mais des composants importants qui affectent l'intégrité des signaux à haute vitesse, la disposition structurale et la fiabilité de l'équipement ; pour les acheteurs, trouver des solutions de remplacement nationales stables en dehors des produits d'usine devient également une direction pour réduire le risque de la chaîne d'approvisionnement, raccourcir les délais de livraison et améliorer la flexibilité de l'approvisionnement.

La valeur de la substitution des produits nationaux ne réside pas seulement dans le prix, mais surtout dans la capacité à réaliser une compatibilité de niveau de projet.

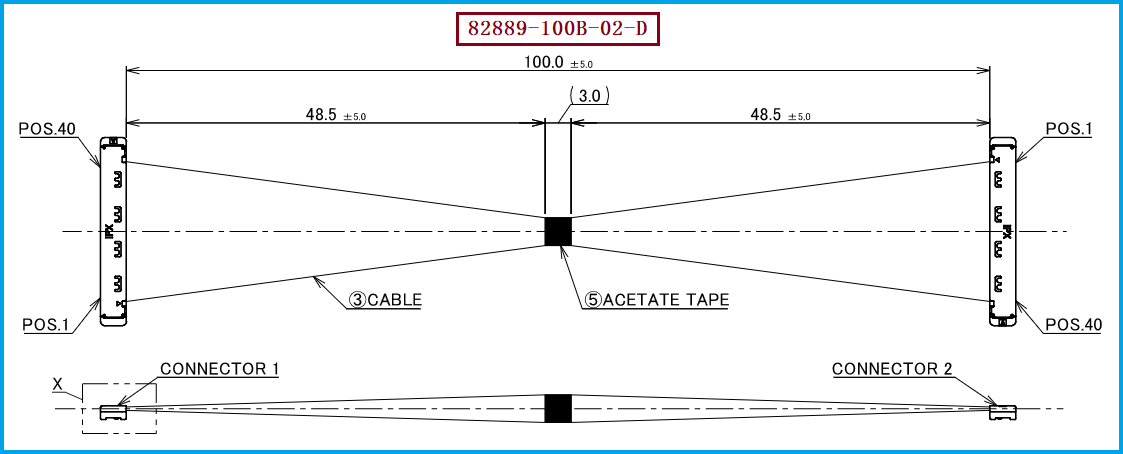

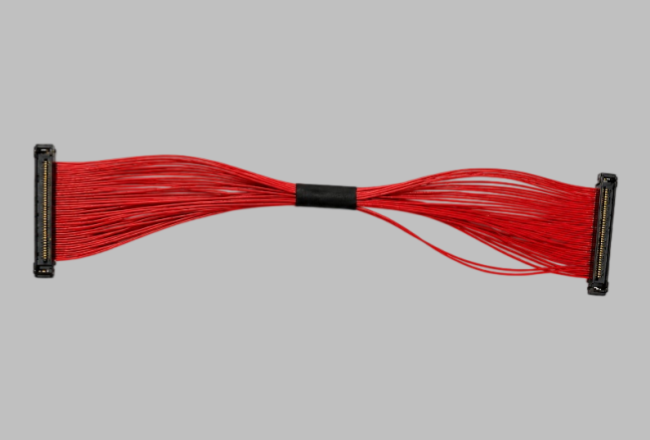

Par exemple, I-PEX l'officialise comme une évaluation de câble de CABLINE®-SS 40P, Micro-Coaxial 40AWG, de longueur 100mm, et de 1-N; le dessin technique spécifique le marque davantage avec AWG#40, câble micro-coaxial de 50Ω, fil bleu et une longueur totale de 100,0±5,0mm, en utilisant une séquence de câble inverse 1-N. Cela signifie que le véritable remplacement national n'est pas une simple copie de l'apparence du connecteur, mais qu'il faut également résoudre des problèmes tels que le nombre de broches, la longueur du câble, l'ordre du câble, le diamètre du câble, la impédance, la structure de blindage, la technique de terminaison et les dimensions d'assemblage. En particulier dans les applications de signaux à haute vitesse, le conducteur extrêmement fin du câble coaxial AWG#40, l'isolant, la structure de blindage et le contrôle de l'impédance affectent tous l'effet de transmission des signaux. Par conséquent, les câbles nationaux ne possèdent une véritable valeur d'alternative en ingénierie que lorsque ces indicateurs clés peuvent être établis en correspondance avec les besoins de l'application originale. Le modèle de connecteur de câble que vous avez spécifié est 20373-R40T-06, qui est compatible avec les spécifications de câble AWG#40.

Pourquoi les équipements de haute gamme commencent-ils à prêter attention aux câbles coaxiaux fins de marque chinoise : la capacité de fabrication détermine si le remplacement peut être mis en œuvre ?

Pour les équipements de haute gamme, choisir un ensemble coaxial fin national ne signifie pas réduire les exigences techniques, mais au contraire, nécessite que les fournisseurs disposent d'une capacité de fabrication et de contrôle de la qualité plus mûre. CABLINE®-SS met itself l'accent sur la transmission à haute vitesse de 16Gbps/Lane, la structure étroite et la conception de contact double W-Point, tout en prenant en charge les spécifications de câble micro-coaxial AWG#40. Les plans d'ingénierie de 82889-100B-02-D précisent également des exigences spécifiques telles que 40Pin, 100mm, 1-N, AWG#40, 50Ω et fixation au centre de l'ensemble de câbles. Par conséquent, les fournisseurs nationaux de remplacement doivent établir un système de procédure complet à partir de l'abrasion des câbles coaxiaux fins, du traitement de blindage, de l'termination, de l'assemblage de connecteurs, du contrôle de la numérotation des câbles, de la fixation en forme et de l'inspection électrique finale du produit fini ; seules des produits échantillons et en série identiques peuvent répondre aux exigences des ingénieurs en termes d'intégrité et de fiabilité des signaux, et permettent aux acheteurs de véritablement intégrer le remplacement national dans le système d'approvisionnement stable. Notre entreprise peut fournir des solutions de remplacement compatibles avec 82889-100B-02-D de I-PEX, qui peuvent être développées en fonction des échantillons originaux du client, des plans d'ingénierie ou des exigences BOM, pour correspondre au câble coaxial fin AWG#40, aux connecteurs, à la numérotation des câbles, à la longueur et à la structure.

Sélection et compatibilité ainsi que solutions de remplacement : références et conseils

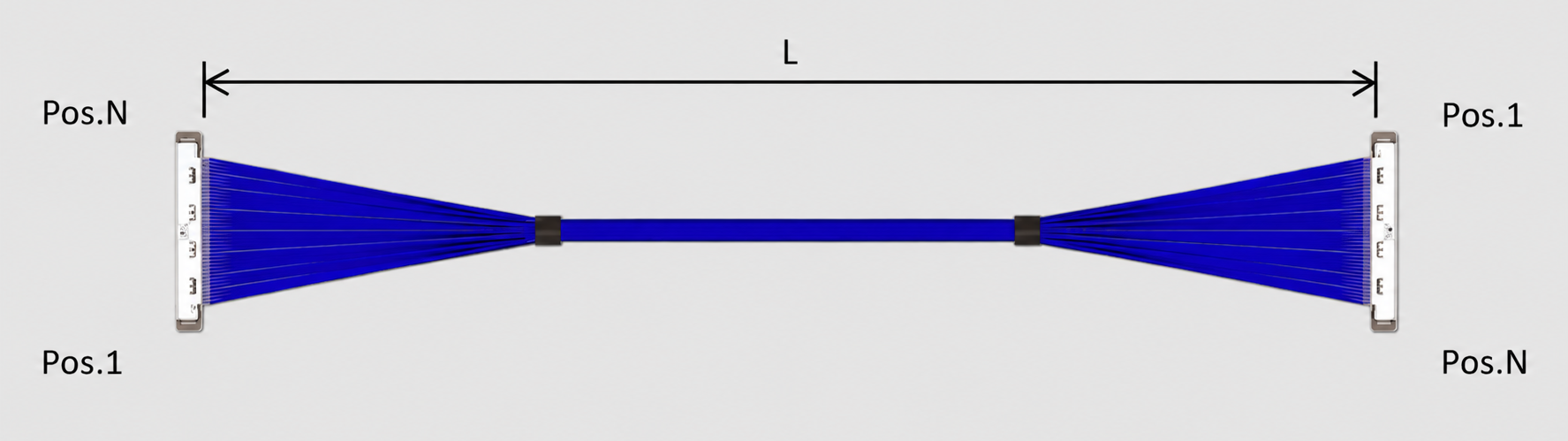

Pour les ingénieurs et les acheteurs qui réalisent une évaluation de substitution des produits nationaux, il est recommandé de ne pas se baser uniquement sur les trois conditions "40Pin+AWG#40+100mm" pour juger de la compatibilité, mais de vérifier l'ensemble du câble en tant qu'objet d'ingénierie complet. D'abord, confirmez le système de connecteurs CABLINE®-SS 40Pin et l'extrémité de paire réelle, puis confirmez les exigences d'impédance de l'AWG#40 coaxial très fin ; ensuite, confirmez la longueur de 100mm et le numéro de câble 1-N, où le câble 82889-100B-02-D est définie en sens inverse et ne peut pas être produit directement selon le câble direct 1-1 commun. I-PEX officiel fournit également les modèles de 200mm 81464-100B-02-D et de 300mm 82890-100B-02-D avec des connecteurs 40P, ainsi que les modèles à structure 1-1 83025, 83026, 83027, donc lors de l'achat de substituts, il est nécessaire de confirmer le numéro de série et le numéro de câble spécifiques. Si l'objectif est effectivement la structure de 40P de 82889, il convient de vérifier davantage s'il est nécessaire d'utiliser le connecteur officiel de 40Pin 20373-R40T-06. De cette manière, non seulement on évite les erreurs de matière, mais on réduit également les risques de compatibilité des câbles de substitution lors de l'installation réelle.

La compétence principale du câble coaxial extrêmement fin national est de transformer "remplaçable" en "vérifiable et productible en série".
Du point de vue de l'ingénierie et de l'achat, les équipements de haute gamme commencent à prêter attention aux ensembles coaxiaux fins nationaux, le cœur du problème n'est pas simplement de poursuivre la nationalisation ou la variation des coûts, mais d'espérer obtenir des canaux d'approvisionnement plus flexibles tout en maintenant les méthodes de connexion et les exigences de performance des équipements existants. Pour I-PEX 82889-100B-02-D, ses spécifications de câble micro-coaxial spécifiques de 40P, 100mm, AWG#40, 1-N et 50Ω, sont tous des paramètres d'ingénierie à vérifier en priorité lors du développement de remplacement. Une solution de remplacement nationale véritablement mature devrait répondre en même temps aux exigences de compatibilité mécanique, de correspondance électrique, d'intégrité des signaux à haute vitesse, de concordance des numéros de câble, de stabilité de fabrication et de livraison en vrac. Je suis【3W composants électroniques réseau】Notre entreprise dispose d'un système de production de câbles coaxiaux extrêmement fins et d'une équipe technique complète, capable de répondre aux besoins de personnalisation et de remplacement de tous types de câbles coaxiaux ; nous vous invitons à nous contacter :Zhang jingli 18913228573（WeChat même numéro）Pour les clients qui cherchent des produits de remplacement pour les ensembles coaxiaux extrêmement fins CABLINE®-SS 40P, nous pouvons développer des ensembles coaxiaux compatibles autour du numéro de pièce 82889-100B-02-D, fournissant ainsi des solutions pour la validation de l'ingénierie, les échantillons de préproduction et les achats en volume ultérieurs.
