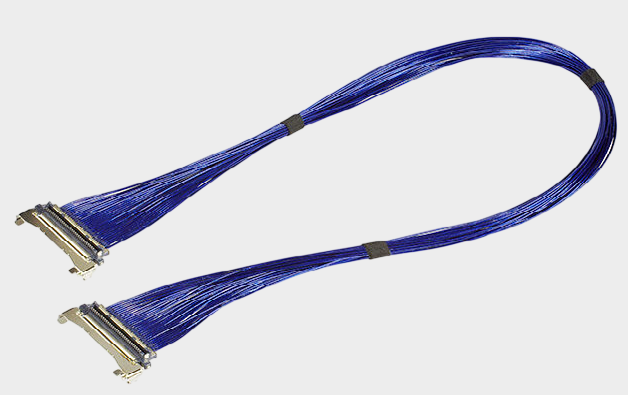

Dans les ordinateurs portables, la vision industrielle, les appareils d'IA, les équipements de visualisation haute vitesse et d'autres produits électroniques à haute densité, les ensembles coaxiaux extrêmement fins, bien que de petite taille, sont directement liés à la transmission de signaux à haute vitesse, à l'agencement de l'espace interne et à la stabilité de fonctionnement à long terme de l'équipement. Dans le passé, certains projets de équipements à haute technologie étaient plus enclins à utiliser des connecteurs et des ensembles de câbles de marques importées, mais avec le développement continu des technologies de fabrication des ensembles coaxiaux extrêmement fins nationaux, les ingénieurs et les acheteurs commencent à prêter plus d'attention à la performance qui peut répondre aux exigences de conception, à la stabilité de l'approvisionnement et au contrôle du coût total d'achat. Prenez l'exemple de I-PEX 82890-100B-02-D, ce produit appartient à la gamme CABLINE®-SS 40P d'ensembles coaxiaux extrêmement fins. Les informations officielles indiquent qu'il utilise un câble coaxial Micro-Coaxial de 40P et une spécification AWG#40, une longueur de 300mm, et la définition des lignes est 1-N. Les connecteurs CABLINE®-SS d'I-PEX adoptent une espacement de 0,4mm, une structure d'angle droit vertical, et supportent plusieurs spécifications de broches telles que 40P, et sont orientés vers les applications de transmission de données à haute vitesse. Par conséquent, pour les équipements à haute technologie, le cœur de la substitution nationale a progressivement déplacé de "si on peut le fabriquer" à "si on peut atteindre les exigences globales d'application du produit d'origine".
Pour les ingénieurs, la décision d'utiliser un ensemble coaxial extrêmement fin national doit d'abord être vérifiée non pas par le prix, mais par l'intégrité du signal, la compatibilité mécanique, la définition de la position des fils et la cohérence de fabrication. Les informations officielles de CABLINE®-SS indiquent que cette série a un pitch de contact de 0,4 mm, une hauteur de combinaison de 1,65 ± 0,2 mm et une profondeur de 3 mm, et prend en charge des câbles coaxiaux micro AWG36, AWG38, AWG40. Les conditions de test à haute vitesse officielles utilisent un câble micro coaxial de 40P, AWG#40, 45Ω, 100mm, et la page liste également des applications de référence telles que V-By-One US, HDMI 2.1, USB 3.2 Gen 2, eDP. Quant à la 82890-100B-02-D spécifique, le PDF précise davantage les définitions de 40P, AWG#40, 50Ω, 300mm et la position des fils 1-N, donc lors de la substitution nationale, on ne doit pas se contenter de regarder les deux paramètres superficiels "40Pin+300mm", mais plutôt vérifier chaque élément des fils, de l'impédance, de l'ordre des fils, de l'extrémité du connecteur et des dimensions globales. Pour les acheteurs, cela signifie que l'évaluation des fournisseurs doit passer d'une simple comparaison de prix à une évaluation globale de la validation des échantillons, de la cohérence en série, de la capacité de livraison et de la capacité de collaboration technique.

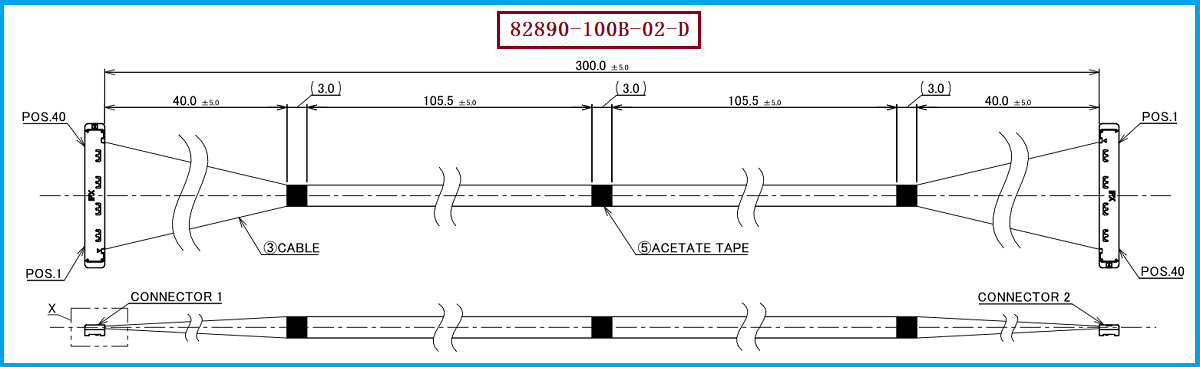

Les équipements de haute technologie adoptent des solutions de remplacement nationales, ce qui ne signifie pas simplement remplacer le produit importé d'origine par un autre fournisseur, mais plutôt espérer établir un système d'approvisionnement plus flexible. Lorsque le projet entre dans la phase de production en série, les acheteurs doivent souvent faire face à des problèmes tels que les délais de livraison, les stocks, les coûts, la réponse aux commandes et le second fournisseur ; les ingénieurs doivent également surveiller en continu la cohérence des dimensions et des performances électriques entre les lots de produits. Pour des ensembles coaxiaux extrêmement fins de type 82890-100B-02-D, de 40P, 300mm, AWG#40, l'extrémité du connecteur utilise 20373-R40T-06, et la position de la ligne est définie comme 1-N. La production implique également des processus tels que le raccordement des câbles, la forme des ensembles de câbles, le Bonding et le fixage, donc la capacité de fabrication fine et stable du fournisseur est très cruciale. En même temps, CABLINE®-SS utilise elle-même une conception à double point de contact W-Point, et met l'accent sur la structure étroite et les applications de transmission à haute vitesse, ce qui explique que la valeur de remplacement de ces produits ne se manifeste pas seulement dans les deux mots "national", mais aussi dans la capacité de former autour du produit original un processus de fabrication stable et répétable.

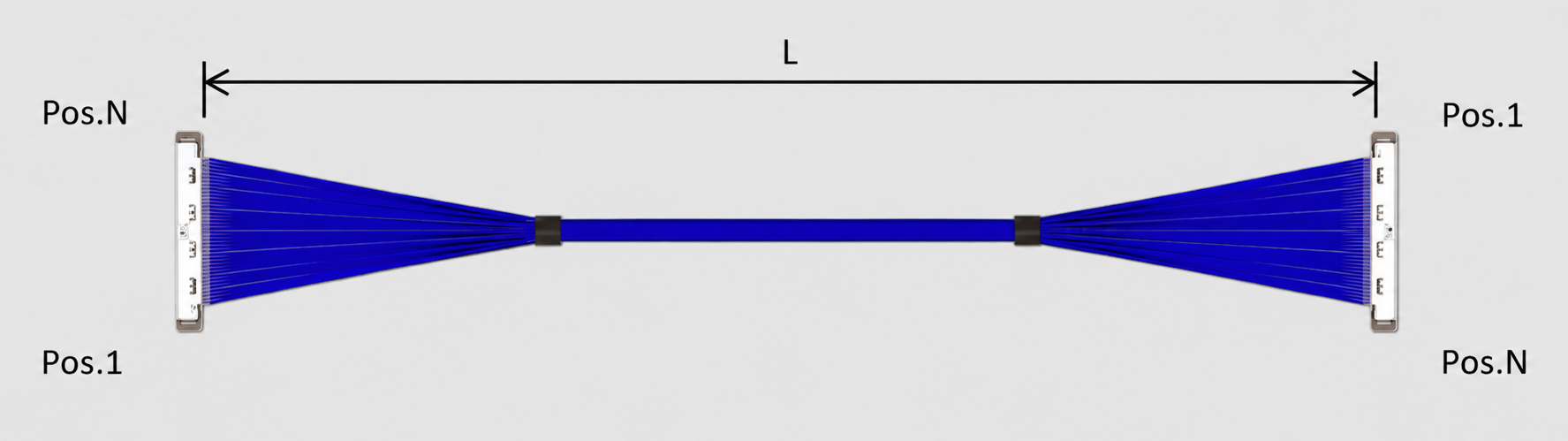

Pour le remplacement national de I-PEX 82890-100B-02-D, les ingénieurs peuvent d'abord confirmer les spécifications de base selon 40P, AWG#40, 300mm, 1-N, 20373-R40T-06, puis valider en fonction de l'espace d'installation réel du côté de l'équipement, des exigences des signaux à haute vitesse et des connecteurs associés. La page officielle d'I-PEX liste les câbles d'évaluation 40P 1-N, y compris 82889 (100mm), 81464 (200mm) et 82890 (300mm), tandis que la structure 1-1 correspond à un autre ensemble de numéros de pièce. Par conséquent, il est nécessaire de distinguer clairement 1-N et 1-1 lors du remplacement pour éviter les erreurs de numérotation des câbles qui pourraient rendre l'équipement inutilisable. Pour la validation technique, il est possible de progresser selon la logique suivante : "confirmation des plans et des numéros de pièce, fabrication des échantillons, vérification des dimensions et des connexions, tests de continuité et de numérotation des câbles, tests d'isolement et de résistance à la tension, validation des signaux à haute vitesse, production en petite série, et intégration en grande série". Notre entreprise peut fournir une solution de remplacement compatible pour le câble I-PEX 82890-100B-02-D, capable de réaliser des échantillons et de produire des câbles coaxiaux extrêmement fins en fonction des spécifications du produit original, du modèle de connecteur, des paramètres du câble et de la définition des positions des câbles, offrant ainsi une référence pour les projets d'équipements de haute gamme en matière de remplacement national et de fournisseur secondaire.
