I-PEX 83027-100B-01-D CABLINE®-SS 40AWG/50Ω série câble coaxial extrêmement fin substitut

Avec l'amélioration continue des capacités de traitement des données des technologies de vision par IA, de calcul en marge, de terminaux intelligents, de caméras à haute vitesse et d'appareils de calcul par IA, les appareils nécessitent de transférer de plus en plus de signaux différentiels à haute vitesse dans des espaces limités. Les échanges de données entre les modules de caméra, les modules d'affichage, les cartes de contrôle principal et les unités de calcul par IA imposent des exigences plus élevées en termes d'intégrité des signaux, de contrôle de l'impédance, de contrôle des interférences et de fiabilité de la structure. Par rapport aux connexions de câbles ordinaires ou aux conducteurs conventionnels, les coaxiaux extrêmement fins peuvent utiliser la structure coaxiale pour le transfert de signaux à haute vitesse, tout en ayant des diamètres de fil minces et des connexions flexibles, ce qui les rend de plus en plus adaptés aux connexions à haute densité internes des appareils IA. Le I-PEX CABLINE®-SS utilise des espaces de connecteurs de 0,4 mm, une structure d'angle droit vertical et un design de sortie horizontale, et est positionné pour des applications à haute vitesse de 16 Gbps/Lane, tout en supportant plusieurs spécifications de câbles micro-coaxiaux, fournissant une plate-forme de connecteurs appropriée pour les connexions à haute vitesse et miniaturisées internes des appareils IA.

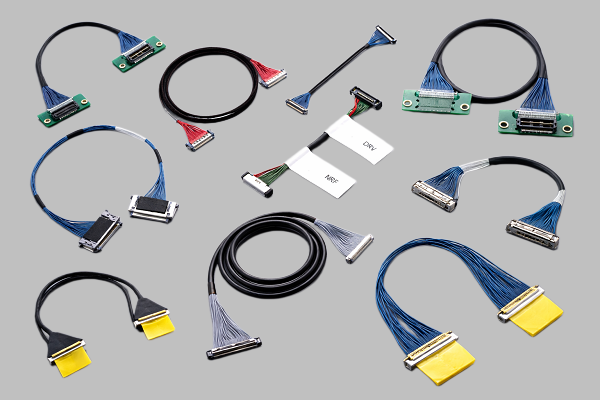

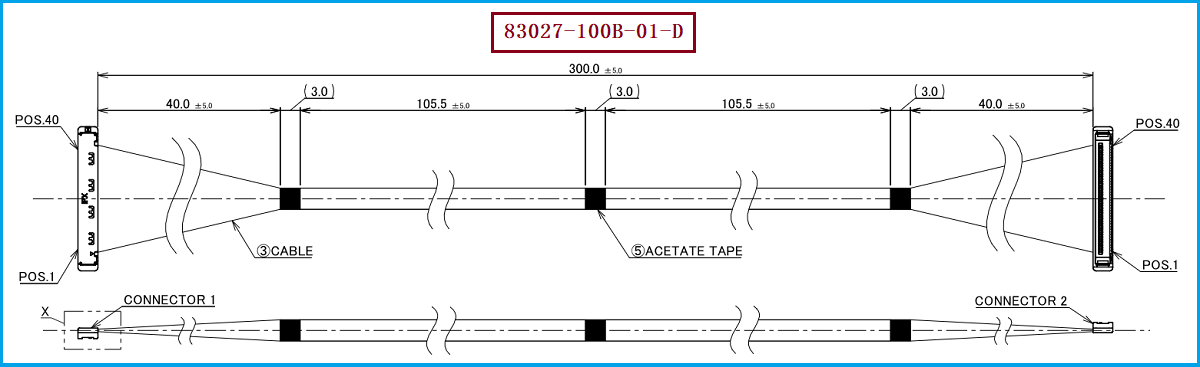

Le modèle de câble coaxial extrêmement fin présenté cette fois est I-PEX 83027-100B-01-D, correspondant à CABLINE®-SS 40Pin Harness, longueur de câble de 300mm, numérotation de câble 1-1, utilisant un câble coaxial Micro-Coaxial AWG#40, et le connecteur utilisé à l'extrémité du câble est le modèle 20373-R40T-06. La page produit officielle d'I-PEX liste également les trois modèles de câbles 1-1 de 40P 83025, 83026 et 83027, correspondant respectivement à 100mm, 200mm et 300mm, donc le modèle 83027 reflète principalement la solution de séquence directe 40P pour une distance de connexion interne plus longue de 300mm. Pour les ingénieurs, le choix réel du modèle ne doit pas se limiter à "40Pin" ou à l'aspect extérieur du connecteur, mais doit également confirmer le nombre de pins, la spécification du câble, la longueur du câble, la numérotation du câble, la direction de sortie et l'espace interne de l'appareil; pour les acheteurs, il faut utiliser le numéro de série complet comme base pour demander des devis et développer des alternatives, pour éviter les situations où le nombre de pins est le même, mais où la longueur du câble, la numérotation du câble ou la spécification du câble est différente et ne peut pas être remplacée directement.

Les connexions à haute vitesse internes de l'hardware AI ne visent pas seulement à "pouvoir transmettre" mais nécessitent un équilibre entre les taux de transfert, les espaces limités et les structures mécaniques complexes. La présentation officielle des conditions de test à haute vitesse du CABLINE®-SS utilise un câble coaxial micro-Coaxial de AWG#40 40P, 45Ω, 100mm et GSSGSSG Pin Assignment, et liste V-by-One US, HDMI 2.1, USB 3.2 Gen2, eDP comme des normes d'applications de référence; en même temps, sa structure mince permet au câble après connexion de passer à travers un petit axe de rotation, et le design du W-Point double point de contact est utilisé pour améliorer la fiabilité de contact du connecteur. Pour les appareils de vision artificielle, les caméras, les appareils d'affichage et d'autres terminaux de données à haute vitesse, cela signifie que la conception du câble doit prendre en compte à la fois l'intégrité des signaux, l'occupation de l'espace et la fiabilité de connexion à long terme. En particulier, la longueur du 83027 lui-même est de 300mm, lors de l'introduction dans le projet réel, on ne peut pas simplement inférer les performances finales du système sur la base des conditions de test de 100mm, mais doit être validé par SI en fonction de la longueur réelle du câble, des vitesses de signaux, des chemins de PCB, des connecteurs et de la structure globale.

Si le projet de construction nécessite de chercher une纲束 compatible ou de remplacement pour I-PEX 83027-100B-01-D, il est recommandé de d'abord confirmer la combinaison complète de spécifications "40P + AWG#40 + 300mm + 1-1 sequence des câbles + 20373-R40T-06", puis de vérifier davantage les connecteurs compatibles avec le PCB et l'espace d'installation réel. Les informations officielles d'I-PEX indiquent que la série CABLINE®-SS prend en charge AWG36, AWG38, AWG40, AWG42 Micro-Coax, dont AWG42 est spécialement mentionné pour un décalage deimpédance. Par conséquent, pour une solution AWG#40 comme celle de 83027, il ne faut pas changer la spécification du câble au hasard en fonction du diamètre extérieur ou du coût lors du développement de remplacement. Pour les ingénieurs, il faut surtout vérifier l'impédance, la compatibilité des connecteurs, la séquence des câbles, les chemins de flexion et l'intégrité des signaux à haute vitesse ; pour les acheteurs, il faut surtout confirmer que le produit de remplacement peut fournir en stabilité les structures et les exigences électriques clés du numéro de matière original. Notre société peut fournir : solution de纲束 compatible ou de remplacement pour I-PEX 83027-100B-01-D, qui peut développer des câbles coaxiaux extrêmement fins autour de la structure correspondante de 40P, 300mm, AWG#40, 1-1 sequence des câbles et 20373-R40T-06, et peut également effectuer des vérifications de spécification et de validation des échantillons en fonction des exigences de connexion réelles de l'équipement du client.

L'hardware AI de plus en plus rapide et compact nécessite des ensembles coaxiaux extrêmement fins de haute correspondance.
Du point de vue des tendances de développement des matériels d'IA, la hausse des performances des processeurs et des puces n'est qu'une partie de l'accélération du système dans son ensemble. Les connexions internes à haute vitesse entre les cartes, les modules, ainsi que les caméras, les écrans et autres nécessitent également une mise à niveau synchronisée. Les coaxiaux extrêmement fins peuvent réaliser des connexions de signaux à haute densité et à haute vitesse dans des espaces limités, et ont donc une valeur d'application importante dans des produits tels que la vision par IA, les appareils intelligents, les calculs à haute vitesse et les appareils d'affichage. Le I-PEX 83027-100B-01-D, en tant que coaxial extrêmement fin CABLINE®-SS 40P, 300mm, 1-1 ordre de câble, AWG#40, est accompagné du connecteur de câble de modèle 20373-R40T-06. Son sélection et son remplacement ne doivent pas être basés uniquement sur l'apparence, mais doivent être vérifiés à partir de multiples dimensions telles que le numéro de matière, le nombre de broches, la longueur du câble, l'ordre du câble, le câble, le connecteur et les performances à haute vitesse réelles. Je suis【3W composants électroniques】，Si vous avez besoin de sélection de câbles coaxiaux extrêmement fins, d'achat de produits, de recherche et développement ou de solutions de remplacement, n'hésitez pas à nous contacter à tout moment :Zhang jingli 18913228573（WeChat même numéro）Pour les ingénieurs, une correspondance de spécification précise aide à réduire le risque d'intégration du design ; pour les acheteurs, un fournisseur de câbles coaxiaux extrêmement fins avec une capacité de développement de remplacement mature peut offrir plus de choix pour la substitution nationale, l'intégration du deuxième fournisseur et les achats en vrac.
