Avec le développement continu des ordinateurs portables, des modules d'affichage, des dispositifs de caméra, des équipements VR/AR et des produits électroniques de précision vers une minceur, une haute intégration et une haute vitesse, les appareils internes nécessitent non seulement de transmettre plus de signaux à haute vitesse, mais aussi de réduire au maximum l'espace occupé par les câbles. Dans ce contexte de conception, les coaxiaux extrêmement fins intègrent le diamètre des fils fins et la structure de blindage de transmission, ce qui permet de réaliser des connexions de signaux à haute vitesse dans un espace limité. Leur principe de base est d'utiliser le conducteur central pour transmettre les signaux, tandis que la couche d'isolation externe et la structure de blindage forment un environnement de transmission relativement stable, aidant ainsi à contrôler les interférences électromagnétiques externes et les interférences croisées entre les canaux adjacents. Pour les signaux à haute fréquence et à haute vitesse, la structure du câble, le contrôle de l'impédance, les performances de blindage et la correspondance du connecteur doivent être conçus en tant que système intégré, donc les coaxiaux extrêmement fins ne sont pas simplement des "fins", mais une solution de câble pour les connexions à haute densité et à haute vitesse. Le I-PEX CABLINE®-UA II utilise un espacement de contact de 0,3 mm, une structure à angle droit vertical, et prend en charge les câbles micro-coaxiaux AWG42, AWG44 et AWG46, ce qui est adapté aux scénarios de connexion de signaux à haute vitesse dans des espaces limités.

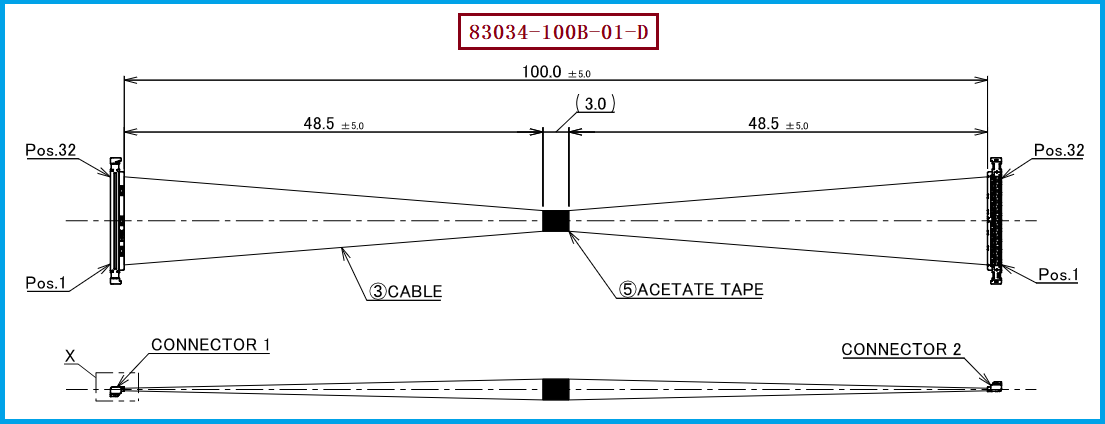

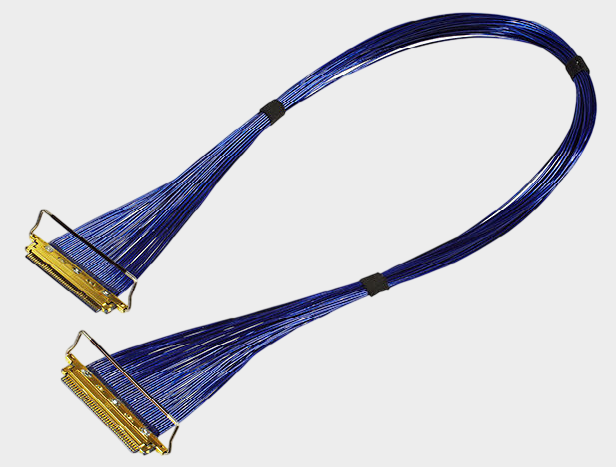

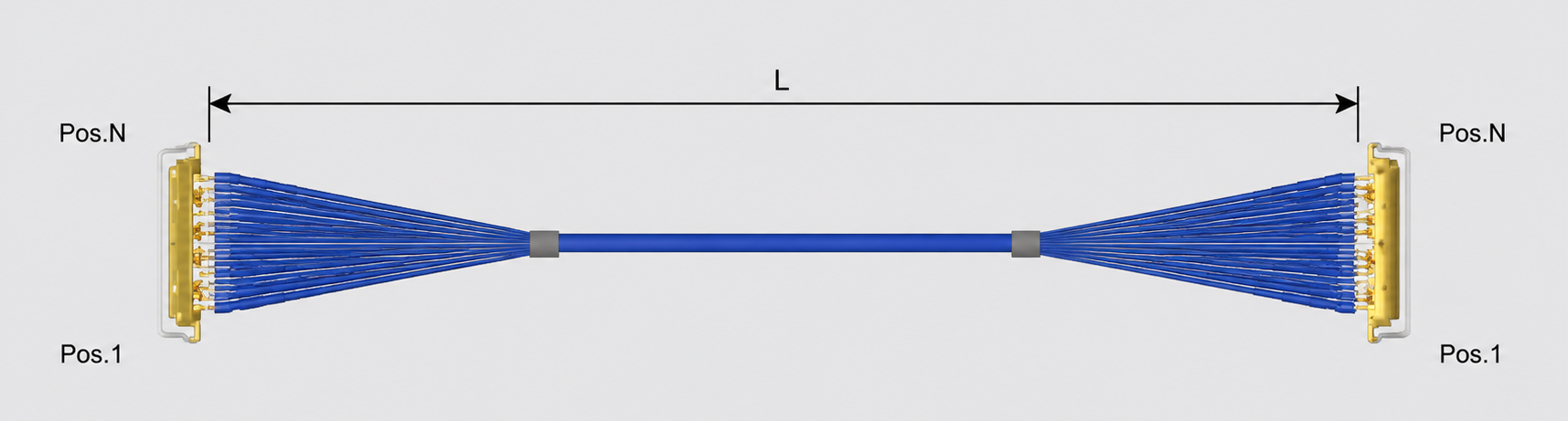

Ce câble coaxial de petit diamètre présenté cette fois est le modèle I-PEX 83034-100B-01-D, correspondant à CABLINE®-UA II 32Pin, 100mm, structure 1-1. Selon la page produit officielle d'I-PEX, ce modèle appartient aux câbles d'évaluation de 32Pin, 44AWG Micro-Coaxial Cable, 100mm, 1-1 ; le modèle de Plug Housing utilisé à l'extrémité du câble est 20497-032T-30, et l'intervalle entre les connecteurs est de 0,3mm. En se basant sur le dessin technique 83034C0, ce câble utilise 32 câbles coaxiaux Micro-Coaxial de AWG#44, 50Ω, 32P, 100mm, 1-1, 0,3mm Pitch, de couleur bleue, et les deux extrémités des câbles sont correspondantes de manière 1-1, c'est-à-dire 1 contre 1, 2 contre 2 jusqu'à 32 contre 32. Pour les ingénieurs, AWG44, 50Ω, 32P, 100mm, 1-1, 0,3mm Pitch sont les paramètres clés à confirmer lors du choix et du développement de remplacement de ce produit ; pour les acheteurs, il est conseillé d'éviter de demander des devis uniquement en se basant sur "32Pin+100mm" et de vérifier en même temps les numéros de matière, les spécifications du câble, la direction de connexion et le modèle de connecteur.
Les signaux à haute fréquence et haute vitesse sont plus sensibles à la continuité d'impédance, aux interférences croisées, à l'EMI et à l'intégrité du signal dans la chaîne de transmission. Les coaxiaux extrêmement fins sont constitués de conducteurs centraux, couches d'isolation et couches de blindage, formant une structure de transmission plus complète. Comparativement aux lignes discrètes ordinaires, ils sont plus faciles à former des canaux de transmission contrôlés dans un environnement de câblage à haute densité ; en même temps, le blindage peut réduire l'influence de l'environnement électromagnétique extérieur sur la chaîne de signal et aider à contrôler la couplage entre les signaux adjacents. CABLINE®-UA II utilise davantage un design de接地 multipoint, que les documents officiels d'I-PEX considèrent comme une caractéristique de conception anti-EMI, et fournissent une vitesse de transmission de référence de 5Gbps/lane NRZ, en même temps, ils listent des applications de référence telles que USB 3.1 Gen1, V-by-One HS 1.4, HDMI 1.3, eDP et MIPI. Par conséquent, pour les ingénieurs, l'avantage des coaxiaux extrêmement fins réside dans la capacité de combiner la transmission à haute vitesse, la minceur, le câblage à haute densité et la conception de compatibilité électromagnétique ; pour les acheteurs, cela signifie qu'ils ne doivent pas comparer uniquement le prix unitaire lors de l'achat, mais également prêter attention aux AWG des câbles, à l'impédance, à la longueur, aux connecteurs, à la structure de blindage et à la vérification finale des performances du signal.
Lors de la compatibilité et de la substitution de l'I-PEX 83034-100B-01-D, il est recommandé de préalablement établir un tableau de paramètres techniques complet selon le dessin original, en mettant l'accent sur la vérification du nombre de 32 broches, de la longueur de 100 mm, de la définition des circuits 1-1, du câble micro-coaxial AWG#44, de l'impédance de 50 Ω et de la structure des connecteurs aux deux extrémités. Le modèle utilise le modèle de connecteur de câble en extrémité 20497-032T-30, correspondant au logement de fiche 32Pin CABLINE®-UA II ; les composants recommandés par le fabricant incluent également le câble de connexion de fiche 20496-032T-40, le couvercle métallique de fiche 2679-032-10 et le connecteur de réceptacle 20498-032E-41. Dans le processus de développement de substitution réel, il est également nécessaire de confirmer davantage les diamètres extérieurs des câbles, les dimensions de termination, la définition des broches, la direction relative des deux extrémités, le Bonding et la méthode de fixation du ruban adhésif, et de valider par des projets tels que le conductivité, l'isolation, la résistance à la tension et l'intégrité des signaux à haute vitesse. Notre entreprise peut fournir : la solution de câble de substitution compatible pour I-PEX 83034-100B-01-D, qui peut être développée et fabriquée en série en fonction des plans, des échantillons et des exigences d'application du client, pour les câbles coaxiaux extrêmement fins AWG44, les connecteurs à haute densité de 32 broches, la longueur de 100 mm et la structure de termination 1-1.
