Avec le développement de la computation IA, des affichages en ultra-haute définition, de la caméra haute vitesse, des serveurs et des terminaux intelligents, la transmission de données à haute vitesse impose des exigences plus élevées en termes de bande passante, de délai, d'intégrité du signal et de densité de connexion. Actuellement, il n'existe pas de technologie de câble qui puisse couvrir tous les scénarios de transmission à haute vitesse. Les câbles en cuivre, les coaxiaux extrêmement fins, les Twinax et les interconnexions optiques sont en train de se spécialiser en fonction de la distance, de la vitesse, de la consommation d'énergie, de l'espace et du coût. Les données récentes du marché montrent que les interconnexions à haute vitesse basées sur le cuivre sont principalement utilisées pour les connexions à courte distance. Avec le développement des vitesses de 800Gbps, 1.6Tbps et autres, l'importance des technologies telles que les interconnexions optiques et le CPO augmente également. Par conséquent, pour les ingénieurs, la question "le coaxial extrêmement fin continuera-t-il à dominer à l'avenir" est plus précise : dans les scénarios de connexions électroniques à haute densité, courte distance et mince, le coaxial extrêmement fin continue-t-il d'avoir une valeur d'application insubstituable ? De l'analyse des structures de produits et des besoins en application, ces scénarios existent toujours et imposent des exigences plus élevées en termes de fabrication de connecteurs, de câbles et de câbles assemblés.
La valeur des très fines lignes coaxiales ne réside pas seulement dans leur finesse, mais dans la constitution d'une structure de transmission relativement stable composée de conducteur central, isolant, couche de blindage et enveloppe extérieure, combinée avec un connecteur haute vitesse pour réaliser des connexions de signaux à haute densité. Le I-PEX CABLINE®-UA II utilise un espacement de contact de 0,3 mm et une structure à angle droit vertical, supporte 26P, 32P, 40P et 50P, et offre des spécifications pour le câble coaxial micro, telles que AWG42, AWG44, AWG46, etc. Les applications de transmission officielles incluent USB 3.1 Gen1, V-by-One HS 1.4, HDMI 1.3, etc. Pour les ingénieurs, cette structure est particulièrement adaptée aux environnements de connexion internes des appareils où la distance est courte, l'espace limité et la densité de signaux élevée, par exemple dans les modules d'affichage, les modules de caméra, les axes de rotation des ordinateurs portables et d'autres appareils électroniques précis. Pour les acheteurs, l'avantage des très fines lignes coaxiales réside dans la capacité de former des ensembles de câbles standardisés ou personnalisés autour de connecteurs spécifiques, du nombre de pins, du diamètre du câble, de la impédance, de la longueur et du mode de terminaison, au lieu de simplement acheter un câble à hautes vitesses ordinaire.

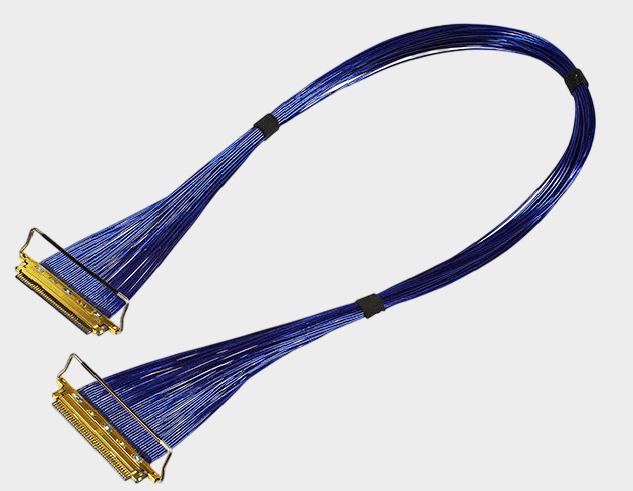

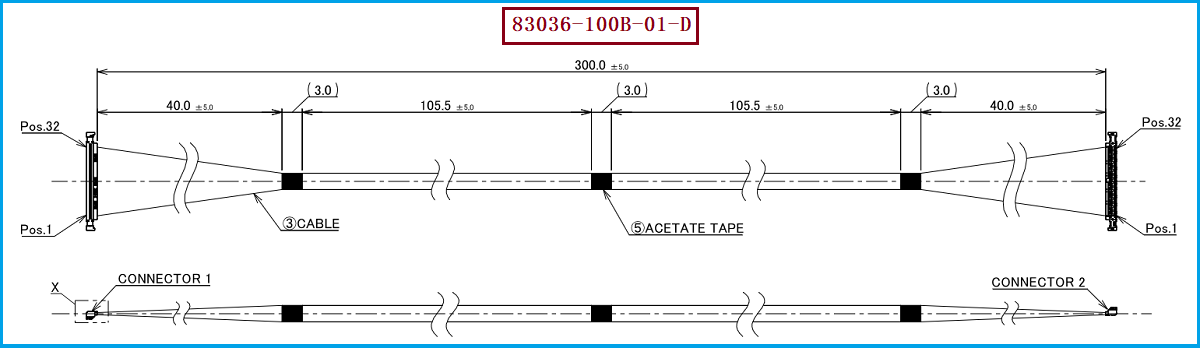

Ce produit est I-PEX 83036-100B-01-D, appartient à la gamme CABLINE®-UA II 32P coaxial mince, utilisant une longueur de 300mm, AWG#44, câble micro-coaxial de 50Ω, 32 conducteurs et une définition de position 1-1. Le connecteur utilisé à la fin du câble est le modèle 20497-032T-30, les deux extrémités sont connectées de manière correspondante de 1→1, 2→2 jusqu'à 32→32. Pour les ingénieurs, le câble micro-coax de 50Ω, AWG#44 et une longueur de câble de 300mm constituent une base importante pour la conception de signaux à haute vitesse, bien que la performance réelle nécessite une confirmation intégrale en tenant compte du connecteur, du PCB, de la structure du câble et des tests SI ; pour les acheteurs, il convient de prêter attention à l'exacte correspondance du modèle d'origine, du nombre de broches, de la longueur du câble, du calibre du câble, de l'impédance et de la définition de position des câbles. En particulier, la longueur de câble de 300mm ne doit pas être considérée simplement comme une dimension mécanique. Après une plus longue transmission, des facteurs tels que les pertes d'insertion, les pertes de rétrodiffraction, les interférences et le délai doivent être inclus dans la validation. Par conséquent, la valeur de 83036-100B-01-D ne réside pas dans l'affirmation que chaque câble peut couvrir tous les standards de transmission à haute vitesse, mais dans la fourniture d'une solution de connexion électrique à haute vitesse claire pour des scénarios spécifiques de connexion interne à courte distance et à haute densité.
L'avenir du marché des transmissions à grande vitesse est plus susceptible de présenter un état de coexistence à long terme de "connexion cuivre-électricité et interconnexion optique, en fonction des scénarios d'application". Les données de l'industrie montrent que les connexions à courte distance restent une importante application de l'interconnexion cuivreuse, tandis que des vitesses de transmission plus élevées, des distances plus longues et des pressions d'énergie sont en train de promouvoir le développement de la technologie d'interconnexion optique. Par conséquent, lors du choix de câbles coaxiaux extrêmement fins, les ingénieurs devraient d'abord confirmer la distance de transmission, la vitesse cible, l'impédance différentielle, la perte d'insertion autorisée, les dimensions spatiales et la structure du connecteur, puis déterminer le AWG, la longueur du câble et le nombre de broches ; les acheteurs devraient également confirmer si les fournisseurs de remplacement peuvent réaliser l'assemblage des connecteurs selon les schémas originaux, les 1-1 lignes, l'impédance de 50Ω, AWG#44 et une longueur de 300mm, et terminer les tests de continuité, d'isolement, de résistance à la tension et de validation SI à haute vitesse. Pour le produit existant I-PEX 83036-100B-01-D, il est recommandé de se concentrer sur les conditions de développement compatibles de CABLINE®-UA II, 32P, 300mm, AWG#44, 50Ω, 1-1, 20497-032T-30, plutôt que de remplacer uniquement en fonction de l'apparence du connecteur. Notre entreprise peut fournir : solutions de câbles de remplacement compatibles pour I-PEX 83036-100B-01-D, qui peuvent être fabriqués en fonction des plans clients, des échantillons et des exigences techniques, pour fournir des solutions de câbles appropriées pour la validation d'ingénierie, le remplacement national et les achats en vrac.
