HRS|Hirose|Hirose|DF80 Series|30P/40P/50P Harnais de câbles coaxiaux extrêmement fins de HRS : espacement des broches de 0,5 mm, connecteurs à insertion verticale, connecteurs coaxiaux extrêmement fins pour câbles coaxiaux fins et fils coaxiaux extrêmement fins (AWG) : #36 #38 #40 #42 #44 #46 Harnais combinés.
1, Japon HRS | Hirose | Hirose | DF80 series | 30P / 40P / 50P harnais coaxial très fin utilisé dans le connecteur spécifications et caractéristiques et images :
0,5 mm d'espacement entre les broches, connecteur vertical pour câbles coaxiaux à fils fins1. supporte les connecteurs à grande vitesse2. optimise l'espace3. excellente opération d'accouplement4. construction fiable des bornes5. performance de blindage améliorée6. construction d'accouplement durable7. système d'enclenchement sûr, assemblage tactile avec un bruit de clic8. construction avec support de languettes de traction9. sans halogène et certifié sans plomb
2, Japon HRS | Hirose | Hirose | DF80 series | 30P / 40P / 50P harnais coaxial très fin utilisé dans le connecteur numéro de matériel / liste de modèle :
| Chlorure de diéthylammonium | ID de la série | Type de connecteur | distance d'ouverture | Nombre d'insertions et de suppressions | Méthode de câblage | Type de fil approprié | Taille de fil appropriée (AWG) Min. | Taille de fil appropriée (AWG) Max. |
| DF80-30P-SHL | DF80 | le reste | soudé | Câble coaxial à fils fins | ||||
| DF80-30P-SHL(52) | DF80 | le reste | soudé | Câble coaxial à fils fins | ||||
| DF80-30S-0.5V(51) | DF80 | prises | 0.5 mm | 30 | Câble coaxial à fils fins | |||
| DF80-30S-0.5V(52) | DF80 | prises | 0.5 mm | 30 | Câble coaxial à fils fins | |||
| DF80-40P-SHL | DF80 | le reste | soudé | Câble coaxial à fils fins | ||||
| DF80-40P-SHL(52) | DF80 | le reste | soudé | Câble coaxial à fils fins | ||||
| DF80-40S-0.5V(51) | DF80 | prises | 0.5 mm | 30 | Câble coaxial à fils fins | |||
| DF80-40S-0.5V(52) | DF80 | prises | 0.5 mm | 30 | Câble coaxial à fils fins | |||
| DF80-50P-SHL | DF80 | le reste | soudé | Câble coaxial à fils fins | ||||
| DF80-50P-SHL(52) | DF80 | le reste | soudé | Câble coaxial à fils fins | ||||
| DF80-50S-0.5V(51) | DF80 | prises | 0.5 mm | 30 | Câble coaxial à fils fins | |||
| DF80-50S-0.5V(52) | DF80 | prises | 0.5 mm | 30 | Câble coaxial à fils fins | |||
| DF80D-30P-0.5SD(51) | DF80 | fiche | 0.5 mm | 30 | soudé | Câble coaxial à fils fins | 46 | 32 |
| DF80D-30P-0.5SD(52) | DF80 | fiche | 0.5 mm | 30 | soudé | Câble coaxial à fils fins | 46 | 32 |
| DF80D-40P-0.5SD(51) | DF80 | fiche | 0.5 mm | 30 | soudé | Câble coaxial à fils fins | 46 | 32 |
| DF80D-40P-0.5SD(52) | DF80 | fiche | 0.5 mm | 30 | soudé | Câble coaxial à fils fins | 46 | 32 |
| DF80D-50P-0.5SD(51) | DF80 | fiche | 0.5 mm | 30 | soudé | Câble coaxial à fils fins | 46 | 32 |
| DF80D-50P-0.5SD(52) | DF80 | fiche | 0.5 mm | 30 | soudé | Câble coaxial à fils fins | 46 | 32 |
| DF80J-30S-0.5V(51) | DF80 | prises | 0.5 mm | 500 | Câble coaxial à fils fins |

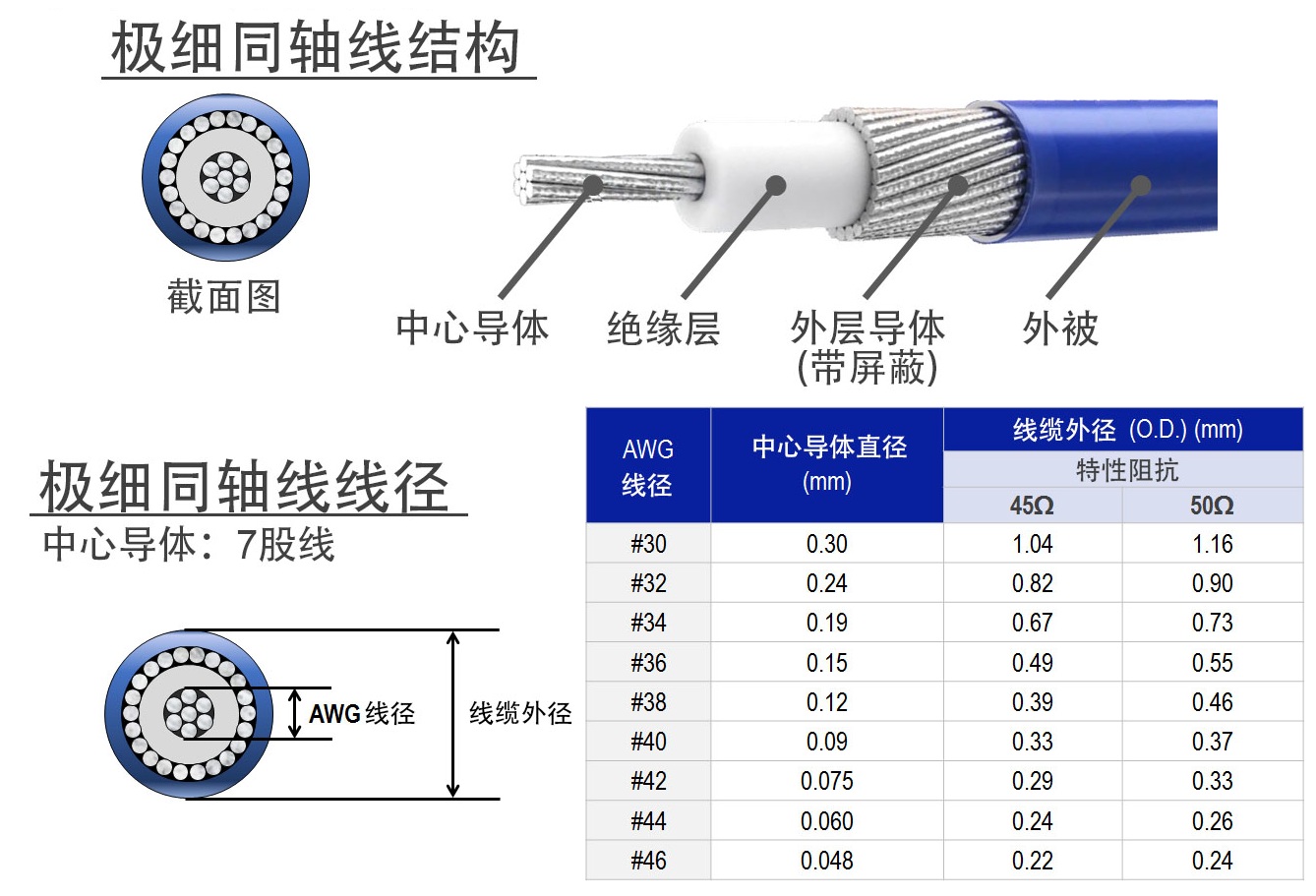

3, Japon HRS | Hirose | Hirose | DF80 series | 30P / 40P / 50P harnais coaxial très fin utilisé dans la structure du fil coaxial très fin / schéma de référence du diamètre du fil :
4, Japon HRS | Hirose | Hirose | DF80 series | 30P / 40P / 50P very fine coaxial wire harness production process is briefly described : the main process of wire harness preparation.

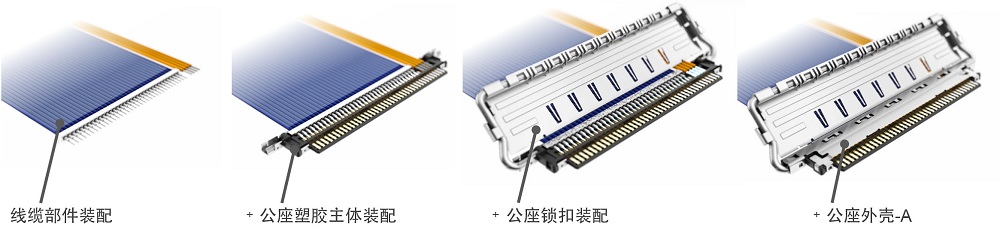

4.1:Préparation de l'assemblage des câbles 4.2:Installation de l'assemblage des câbles sur l'assemblage du corps du réceptacle et soudure des fils exposés aux bornes de signal du réceptacle 4.3:Positionnement de l'assemblage du loquet (ou du loquet) Composants du réceptacle 4.4:Recouvrement du boîtier du réceptacle et soudure des zones requises pour terminer les harnais du réceptacle Tout d'abord, les câbles coaxiaux très fins sont préparés pour l'assemblage des harnais. Les câbles prétraités sont appelés assemblages de câbles. Ce prétraitement simplifie le processus de soudure du câble pour le connecteur et améliore la cohérence de la qualité du harnais de tête. Ce traitement est effectué avant que le câble ne soit soudé au connecteur.
Ensuite, le conducteur extérieur du câble est soudé au boîtier du connecteur et le conducteur extérieur du câble est connecté électriquement au circuit imprimé à travers le connecteur pour obtenir de bonnes caractéristiques de mise à la terre.

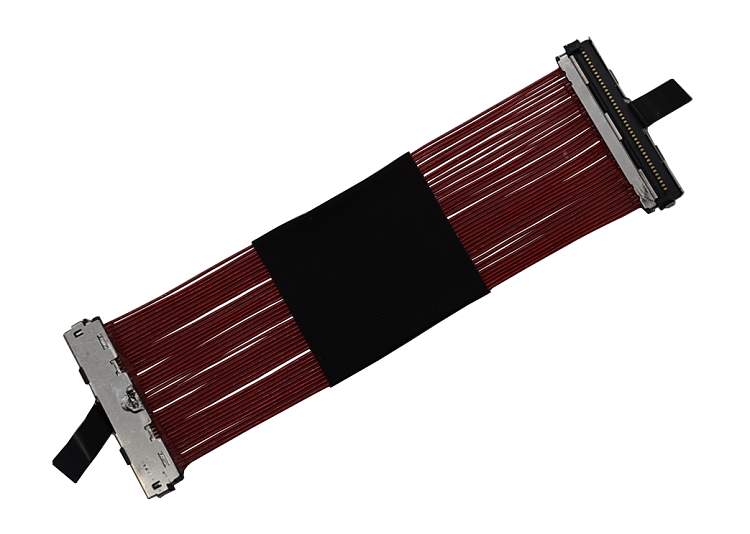

5, Japon HRS | Hirose | Hirose | DF80 series | 30P / 40P / 50P produits de harnais coaxiaux très fins en nature (image à titre de référence uniquement) :
---------------------------------------------------------------------------------------------------
6, Japan HRS | Hirose | Hirose | DF80 series | 30P / 40P / 50P very fine coaxial harness This product manufacturer / seller :
