Nous sommes spécialisés dans la fabrication et la vente de câbles de transmission de données à haute vitesse SFP|QSFP|DD|OSFP|MINI-SAS|Slim-SAS|OCULINK, ainsi que de câbles de communication et de produits optoélectroniques, de câbles de connectivité pour les équipements informatiques et d'autres harnais de câblage. Notre société se concentre sur les assemblages de câbles à grande vitesse !

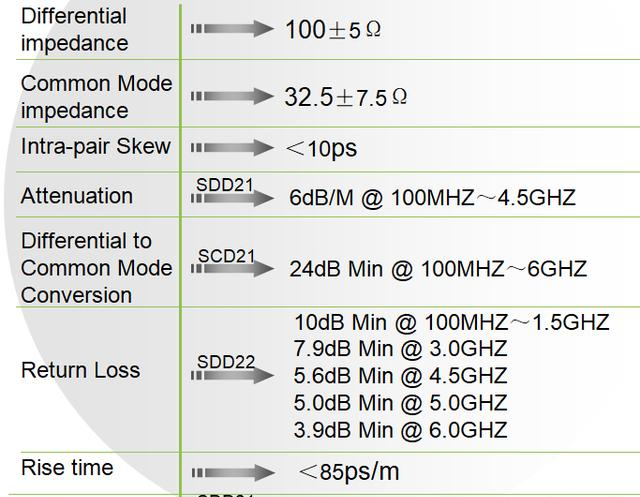

1. Qu'est-ce que le mini-fil nu SAS ? Mini fil nu SAS : Pour le mini fil nu SAS, à l'heure actuelle, les performances électriques permettent principalement de faire la distinction entre 6G et 12G, SAS4.0 24G, mais le processus de production principal reste fondamentalement le même ; pour la ligne de communication haute fréquence SAS, l'impédance, l'atténuation, la perte de boucle, la diaphonie, etc. sont les indicateurs de transmission les plus importants, et la ligne de transmission à grande vitesse SAS est généralement supérieure à la fréquence de fonctionnement de l'ultra-haute fréquence SAS de 2,5GHz ! Le tableau suivant présente les principaux paramètres techniques des câbles SASA dans le protocole de communication.
Les câbles de communication à haute fréquence et à faible perte sont généralement constitués de polyéthylène expansé ou de polypropylène expansé comme matériaux isolants, de deux fils d'âme isolés et d'un fil de terre (le marché actuel compte également des fabricants qui utilisent deux doubles mises à la terre) dans la machine à enrouler, dans les fils d'âme isolés et les fils de terre à l'extérieur de l'enroulement de la feuille d'aluminium et du ruban de polyester adhésif, la conception du processus d'isolation et le contrôle du processus, la structure des lignes de transmission à grande vitesse, les exigences en matière de performance électrique et la théorie de la transmission.
---------------------------------------------------------------------------------------------------
2、Qu'est-ce que le connecteur Mini SAS ? Le connecteur femelle externe minisas HD est une interface E/S haute densité et haute vitesse qui utilise les normes SAS 2.1, SAS 3 et PCIe. Il est conçu pour prendre en charge les applications SAS à 6 Gb/s et 12 Gb/s. L'ensemble est disponible en versions 4x, 8x et 16x. Connecteurs et câbles minisas HD Comment ils communiquent : Les connecteurs minisas HD High Density (HD) fournissent une interface haute densité et haute vitesse de 12 Gbps capable de prendre en charge des taux de transfert de données agrégés de 48 Gbps par connecteur (12G x 4 voies), et une version capable de transférer des données à un taux agrégé de 192 Gbps. et une version capable de transférer des données à un taux agrégé de 192 Gbps.
---------------------------------------------------------------------------------------------------
3、Quelles sont les caractéristiques fonctionnelles et les supports de transmission du câble de transmission de données à grande vitesse Mini SAS HD ? Supports de transmission du câble de transmission de données à grande vitesse Mini SAS HD : 1 X port de données SFF8643, 1 X interface SFF8639 68PIN, 1 X interface d'alimentation SATA 15PIN ; [Caractéristiques du câble de transmission de données à grande vitesse Mini SAS HD] : 1. zone de contact du port de données plaquée or 15U" ; 2. SFF8639 femelle à SFF8643 + SATA 15PIN, 3. câble de données avec connecteurs terminaux de marque supérieure, 4. SFF8643 + SATA 15PIN, 3. câble de données avec connecteurs terminaux de marque haut de gamme, 4. tresse en nylon pour améliorer la flexibilité du câble de données et la transmission efficace.
---------------------------------------------------------------------------------------------------
4) Interconnexions TE/Tech QSFP28/56 et zQSFP+ : Les interconnexions TE Connectivity (TE) Quad Small Form-Factor Pluggable (QSFP28/56) et z-Quad Small Form-Factor Pluggable Plus (zQSFP+) offrent des débits de données plus élevés de 28 Gbps NRZ et 56 Gbps PAM-4 dans une conception évolutive qui permet une rétrocompatibilité avec les câbles et les émetteurs-récepteurs QSFP+, offrant un chemin de mise à niveau simple de 10 Gbps à 28 Gbps et 56 Gbps. La gamme complète d'interconnexions offre un large éventail d'options de conception simples et personnalisables pour répondre à la plupart des exigences des clients. Les interconnexions zQSFP+ de TE sont à double canal. Caractéristiques principalesLe débit de données NRZ de 28 Gbps et le PAM-4 de 56 Gbps prennent en charge les exigences Ethernet et InfiniBand (IB) Enhanced Data Rate (EDR)Support pour les implémentations à canal unique, double et quadruple
Applications - Interfaces réseau - Commutateurs - Serveurs - Routeurs - Stations de base sans fil - Équipements de test et de mesure
Application par protocole - 50, 100 et 200 Gb Ethernet - 100 Gbps Infiniband (IB) Enhanced Data
Exigences en matière de débit (EDR) - 128G Fibre Channel - 25G/50G Alliance - 28G NRZ et 56G PAM-4ni
---------------------------------------------------------------------------------------------------
5、SFP|QSFP|DD|OSFP|MINI-SAS|Slim-SAS|OCULINK Assemblies High Transmission Data Cable Assemblies produced by the Division of some of the physical pictures (pictures for reference only) :
---------------------------------------------------------------------------------------------------
6, comment acheter ou comprendre les assemblages de câbles de données à haute transmission SFP | QSFP | DD | OSFP | MINI-SAS | Slim-SAS | OCULINK, ainsi que les câbles de communication et les produits optoélectroniques, les équipements informatiques, tels que les fils de connexion et autres harnais de câblage, pour mettre en place les produits ? OCULINK
