Catégorie：Connecteurs

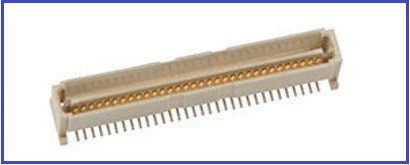

Compatible/Remplacement pour Molex|Molex|714361564 Le connecteur carte à carte est un connecteur Mezz (IEEE 1386) de 1,00 mm, montage en surface, deux rangées, empilage vertical, 64 circuits, hauteur de non-appariement de 7,35 mm, pas de broches de repérage sur le PCB, pas de capuchons métalliques montés par un robot, emballage en tube. Pas de broches de positionnement sur le PCB, pas de capuchons métalliques montés par un robot, emballage en tube. Caractéristiques principales : 1. conforme à la norme IEEE 1386. 2. débits de données jusqu'à 3,0 Gbps. 3. plage de hauteur d'empilage. 8.00mm à 15.00mm.4. La faible force d'insertion réduit le stress sur le PCB et les joints de soudure.5. La conception des contacts de la carte protège les terminaux pendant l'insertion et le fonctionnement.6. Option de placage en or 30u" sur les contacts pour une haute fiabilité et une durabilité nominale de 100 cycles.7. Fonction d'intrusion anti-flux compatible avec le processus de soudure sans rinçage.8. La fonction Pick-and-place prend en charge le processus de fabrication rapide. 9. 9, sans halogène, conforme RoHS. 10, direction verticale, terminaison pour montage en surface. Molex|Molex|714361564 Remplacements de connecteurs carte à carte]
------------------------------------------------------------------------------------------------
1, Spécifications et paramètres des connecteurs Molex|Molex|714361564 compatibles / alternatifs :
| état des lieux | Active | formulaire | Board-to-Board Connectors |
| gamme | 71436 | instructions | 1.00mm Mezz (IEEE 1386) Plug, Surface Mount, Dual Row, Vertical Stacking, 64 Circuits, 7.35mm Unmated Height, without PCB Locator Pegs, without Robotic Placement Metal Cap, Tube Packaging |
| appareil | Board-to-Board, Signal | Type de composant | PCB Header |
| Série de produits | 1.00mm Mezzanine (IEEE 1386) | Chlorure de diéthylammonium | 1.00mm Mezzanine (IEEE 1386) |
| UPC | 800753784680 | ||
| CSA | LR19980 | UL | E29179 |
| Courant maximal par contact | 1.0A | Tension - max. | 100V |
| éteindre (interrupteur électrique) | No | Nombre de circuits (chargés) | 64 |
| Nombre de circuits (maximum) | 64 | Couleur - Résine | Natural |
| retardateur de flamme | 94V-0 | Conforme aux spécifications de Scorch Wire | No |
| Verrouillage des pièces jointes | None | Longueur d'accouplement | 11.00mm, 14.00mm, 9.00mm |
| Matériaux - Métaux | Phosphor Bronze | Matériau - Placage des joints | Gold |
| Matériaux - Placage des bornes | Tin | Matériau - Résine | High Temperature Thermoplastic |
| poids net | 1.189/g | rangée | 2 |
| orientations | Vertical | Forme d'emballage | Tube |
| Positionneur de circuits imprimés | No | Rétention du PCB | None |
| Épaisseur recommandée du circuit imprimé | 1.00mm | Pas - Interface d'accouplement | 1.00mm |
| Placage le plus fin - Zone de jonction | 0.762µm | Placage le plus fin - Raccords d'extrémité | 1.905µm |
| Raccords à fiches avec polarité | No | à parapets | Fully |
| empilable | No | Plage de température de fonctionnement | -55° to +85°C |
| Type d'interface du terminal | Surface Mount | ||
| sans plomb | REFLOW | Température maximale | 260 |
------------------------------------------------------------------------------------------------2, Compatible/Replacement Molex|Molex|714361564 Board-to-Board Connector Products Spécification :
------------------------------------------------------------------------------------------------
3, Connecteur Molex|Molex|714361564 compatible/de remplacement pour carte à carte Liste des numéros de pièce/numéro de modèle du produit :
| 714361564 |
------------------------------------------------------------------------------------------------
4, Connecteurs carte à carte - Remplacement des connecteurs carte à carte Molex|Molex|714361564 compatibles
