Catégorie：Connecteurs

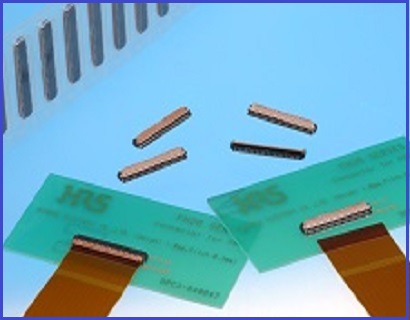

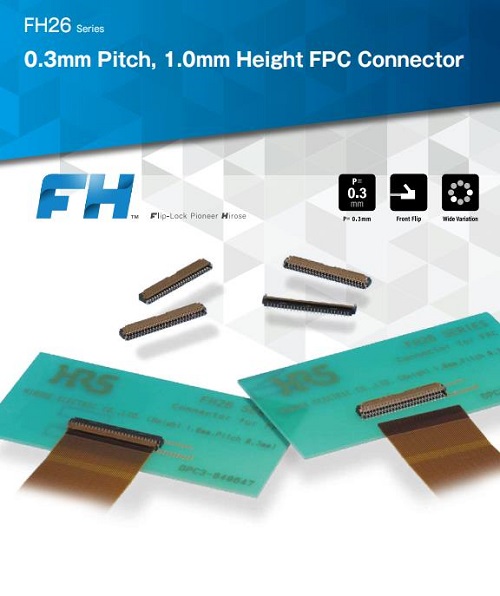

Compatible/Remplacement HRS|Hirose|Hirose|Hirose Connectors|HRS|FH26W-37S-0.3SHW| Le connecteur FPC est un connecteur FPC au pas de 0,3 mm, d'une hauteur de 1,0 mm ; ses principales caractéristiques et avantages sont les suivants : 1. faible pas de 0,3 mm, conception ultra-mince du connecteur FPC, hauteur de 1,0 mm, largeur de 1,0 mm. Le connecteur FPC est un connecteur FPC au pas de 0,3 mm et d'une hauteur de 1,0 mm ; ses principales caractéristiques et avantages sont les suivants : 1. faible pas de 0,3 mm, conception ultra-mince, hauteur de 1,0 mm, largeur de 3,2 mm et hauteur de 3,2 mm. 3,2 mm en hauteur et 3,2 mm en largeur, ce qui permet d'économiser l'espace de conception ; réduction de 30 % de l'empreinte du circuit imprimé ; réduction de 40 % du poids (par rapport à notre série FH23 au pas de 0,3 mm, réduction de 51 % du poids) ; et 40 % de réduction de poids (par rapport à notre connecteur de position de la série 51 FH23 au pas de 0,3 mm). 2. montage facile du PCB, PCB facile Le montage sur PCB est simplifié par la conception double face des fils et l'espacement des fils de montage de 0,6 mm ; l'espacement des fils de montage est simplifié par l'espacement des fils de montage de 0,6 mm. 3. Aucune zone d'exclusion de motif sur le fond du connecteur (conception surmoulée) ; le fond de ce connecteur est entièrement moulé pour éliminer l'exposition au contact et supprimer toute zone d'exclusion de motif (conception surmoulée) ; le contact, ce qui élimine le besoin de graphisme et de conception de circuits imprimés. 4. Verrouillage Flip-Lock Flip-Lock (mécanisme ZIF rotatif à simple pression) Plus facile à utiliser grâce à une légère pression. Un son clair "click marque l'achèvement du processus d'insertion et d'accouplement du processus d'assemblage. HRS|Hirose|Hirose|Hirose Connectors|FH26W-37S-0.3SHW FPC Connector Replacement】.
------------------------------------------------------------------------------------------------1, Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series Connectors Spécifications et paramètres des connecteurs FPC.
| Item | Speciffcation | Conditions |
| Insulation Resistance | 50M Q Min. | 100V DC |
| Withstanding Voltage | No flashover or insulation breakdown. | 90V AC for 1 min. |
| Contact Resistance | 100m Q Max.Including FPC conductor resistance | 1mA |
| Mating Durability (Insertion/Withdrawal) | Contact resistance : 100m Q MaxNo damage, cracks, or parts dislocation. | 10 cycles |
| Vibration | No electrical discontinuity of 1 u s or moreContact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Frequency : 10 to 55 Hzsingle amplitude of 0.75mm,10 cycles, 3 directions. |
| Shock | No electrical discontinuity of 1 u s. Min.Contact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Acceleration of 981 m/s?6 ms duration, sine half-wave waveform.3 cycles in each of the 3 axis |
| Humidity(Steady State) | Contact resistance :100m Q MaxInsulation resistance : 50M Q MinNo affect on appearance or performance. | 96 heures à une température de 40 士 2C et une humidité de 90 % à 95 %. |
| Temperature Cycle | Contact resistance : 100m Q MaxInsulation resistance : 50M Q Min.No damage, cracks, or parts looseness. | Temperature : -55C-+15C to 35C- +85C++15C to +35C Time : 30 - 2 to 3 - 30 - 2 to 3 (Minutes)5 cycles |
| Resistance to Soldering Heat | No deformation of components affectingperformance. | Reflow : At the recommended temperature profileManual soldering: 350C +/-10C for 51 seconds |
------------------------------------------------------------------------------------------------2, Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series Connectors Spécification du produit des connecteurs FPC :
------------------------------------------------------------------------------------------------3,Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series Connectors Connecteur FPC numéro de matériel / liste de modèles :
| FH26W-13S-0.3SHW | FH26W-19S-0.3SHW | FH26W-25S-0.3SHW | FH26W-31S-0.3SHW | FH26W-37S-0.3SHW |
| FH26W-15S-0.3SHW | FH26W-21S-0.3SHW | FH26W-27S-0.3SHW | FH26W-33S-0.3SHW | FH26W-39S-0.3SHW |
| FH26W-17S-0.3SHW | FH26W-23S-0.3SHW | FH26W-29S-0.3SHW | FH26W-35S-0.3SHW |
------------------------------------------------------------------------------------------------4, Connecteurs FPC - Compatible avec HRS|FH26W-37S-0.3SHW Remplacement du connecteur FPC
