Catégorie：Connecteurs
Compatible/Remplacement pour les connecteurs I-PEX|Appui|I-PEX|20455-050E-76

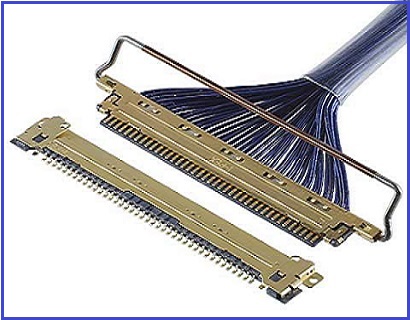

Le connecteur de câble coaxial extrêmement fin est un : Idéal pour la transmission à haute vitesse dans les appareils électroniques USB4 / Thunderbolt 4
(20Gbps/lane) ; le loquet mécanique empêche un accouplement/désaccouplement incomplet et la déconnexion du connecteur ; la série I-PEX
Série de connecteurs VS au choix;Pas(mm):0.500;Hauteur:1.10 Max (1.00 Nom.),Nombre de broches disponibles:20 30 40
50;Câble coaxial extrêmement fin (AWG):#36 #38 #40 #42 #44 #46;Câble discret (AWG):#32 #34 #36
#38 #39 #40 #42 #44 #46;Type d'insertion:Horizontale. I-PEX|I-PEX|I-PEX Connectors|20455-050E-76
Remplacement du connecteur de câble coaxial très fin].
------------------------------------------------------------------------------------------------1, Compatible/Replacement for I-PEX|Apex|I-PEX Connector|CABLINE®- Connecteurs de la série VS Connecteurs très fins pour câbles coaxiaux Spécifications et paramètres du produit :
| Type chimérique | niveau (de réalisation, etc.) |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max(1.00 Nom.) |
| Depth | 5.80 mm |
| Width Formula | 7.55+(0.5*?p)mm |
| Pin count | 20,30,40,50 |
| Micro-Coaxial Cable (AWG) | #36,#38,#40,#42,#44,#46 |
| Discrete Cable (AWG) | #32,#34,#36,#38,#39,#40,#42,#44,#46 |
| Current rating | 0.1A AC/DC [AWG #44] per contact/up to 50 contacts 0.24A AC/DC [AWG #42] per contact/up to 50 contacts 0.3A AC/DC [AWG #40] per contact/up to 50 contacts 0.5A AC/DC [AWG #38] per contact/up to 14 contacts 0.8A AC/DC [AWG #36] per contact/up to 10 contacts 1.0A AC/DC [AWG #34] per contact/up to 6 contacts 1.0A AC/DC [AWG #32] per contact/up to 6 contacts |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------2, Compatible/Replacement I-PEX|Apui|I-PEX Connectors|CABLINE®- Connecteurs de la série VS Connecteurs de fils coaxiaux extrêmement fins Spécification du produit :
------------------------------------------------------------------------------------------------3、Compatible / Replacement I-PEX|Apui|I-PEX Connectors|CABLINE®- Connecteurs de la série VS Connecteurs de fils coaxiaux extrêmement fins Liste des numéros de référence du produit/numéro de modèle :
| 20455-030E-66 | 20455-040E-66 | 20455-050E-76 |
------------------------------------------------------------------------------------------------4, Connecteurs coaxiaux très fins - Compatible avec I-PEX|20455-050E-76 Remplacement du connecteur de câble coaxial extrêmement fin
