Catégorie：Connecteurs
I-PEX 0.5mm Pitch 20438 Series Extremely Fine Coaxial Cable Connector est un connecteur de câble coaxial extrêmement fin : l'alimentation utilise plus de support pour transporter le fil électronique AWG#32, supporte eDP HBR2 (5.4 Gbps/lane), conception de mise à la terre multipoint, conception anti-bruit, mode plug and play vertical, 0.5 mm pitch, Extremely Fine Coaxial Cable Connector, l'alimentation utilise plus de support pour transporter le fil électronique AWG#32, peut être soudé en même temps, conception de mise à la terre multipoint, blindage efficace contre les interférences électromagnétiques, pas de contact (mm) : 0.500, hauteur : 2.40 Max (2.40 Max) : 1,5 m Souder différentes tailles de fils coaxiaux et électroniques en même temps, conception de mise à la terre multipoints, blindage efficace des interférences électromagnétiques, pas de contact (mm) : 0,500, hauteur : 2,40 Max (2,20 Nom.), nombre de broches disponibles : 30 40 50, fil coaxial très fin (AWG) : #36 #38 #40 #42 #44 #46, type d'insertion : vertical Connecteurs coaxiaux extrêmement fins.
1) Principaux détails du produit I-PEX 0,5mm pitch 20438 series very fine coaxial line connectors :
L'alimentation est plus polyvalente et permet de transporter des fils électroniques AWG#32.

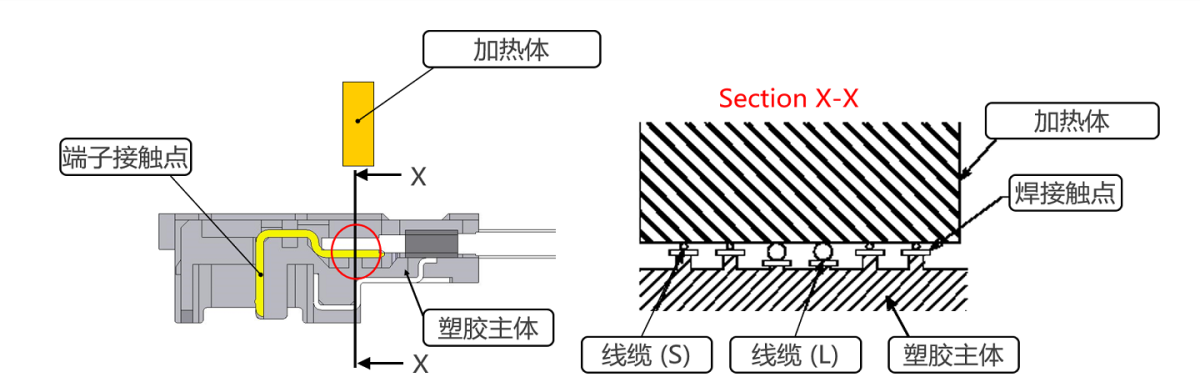

Brasage simultané de fils coaxiaux et électroniques très fins de différentes tailles.
Conception de mise à la terre multipoint, protégeant efficacement contre les interférences des ondes électromagnétiques.
------------------------------------------------------------------------------------------------
2, I-PEX0,5mm pitch 20438 series very fine coaxial line connector technical parameters :
------------------------------------------------------------------------------------------------
3, I-PEX 0,5mm pitch 20438 series very fine coaxial line connector main type / material number :

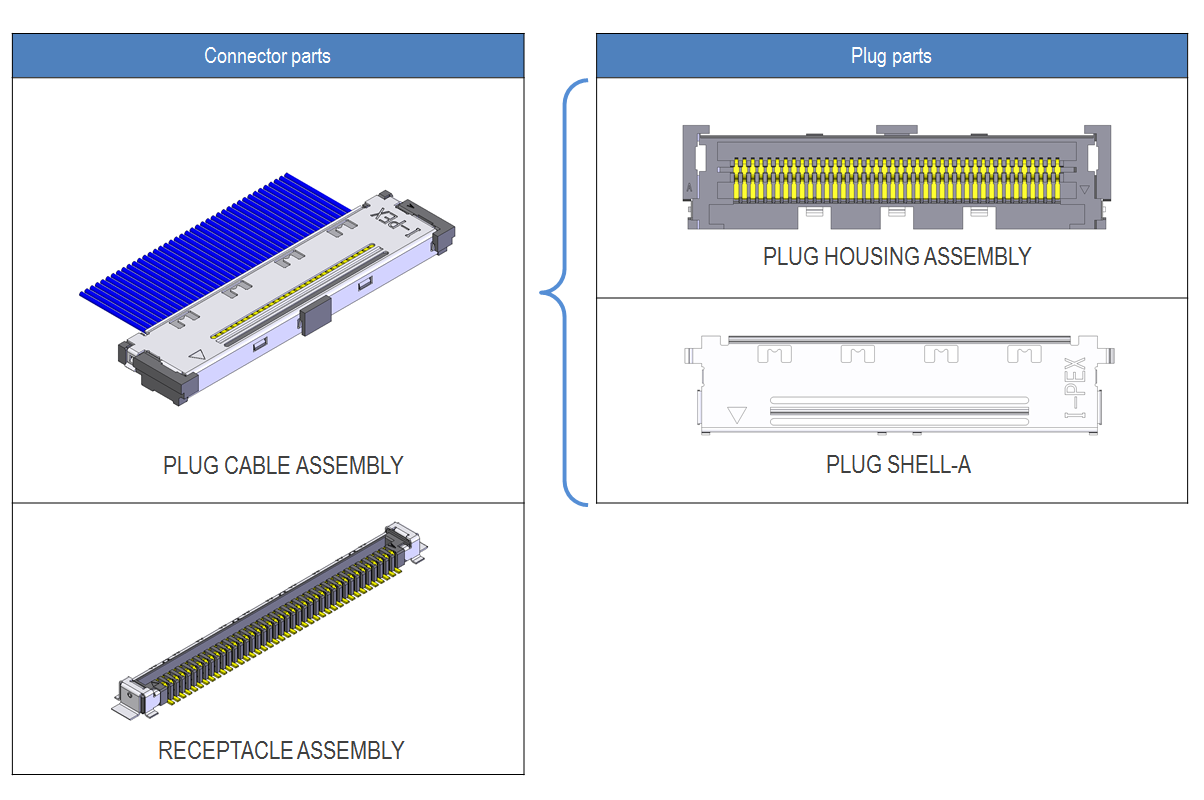

FPL II RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 30 | 20437-030T-01 | |
| 40 | 20437-040T-01 | ||
| 50 | 20437-050T-01 | ||
| PLUG HOUSING | 30 | 20438-030T-01 | |
| 40 | 20438-040T-01 | ||
| 50 | 20438-050T-01 | ||
| PLUG SHELL | 30 | 2496-030 | |
| 40 | 2496-040 | ||
| 50 | 2496-050 | ||
| RECEPTACLE | 30 | 20439-030E-01 | |
| 40 | 20439-040E-01 | ||
| 50 | 20439-050E-01 | ||
------------------------------------------------------------------------------------------------
4, Japan I-PEX connectors - I-PEX 0.5mm pitch 20438 series very fine coaxial line connector
