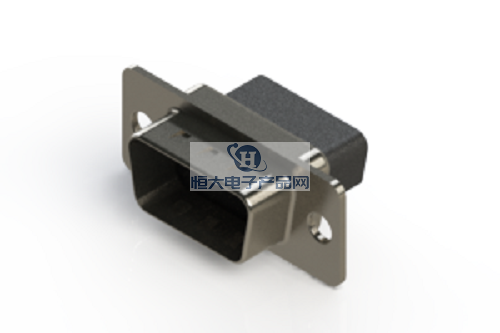

EDAC|EDAC Connectors|Canada/ADAC Electronics Les connecteurs D-SUB de la série 627 (Metal) ont un pas de contact de 2,77 mm (0,109 pouce) et un espacement des rangées de 2,84 mm (0,112 pouce). Les principales caractéristiques sont les suivantes : disponible en profil bas ou haut ; pas de contact de 0,109 pouce (2,77 mm) x espacement des rangées de 0,112 pouce (2,84 mm) ; fiche et prise en 9, 15, 25, 37 ou 50 contacts ; conception de l'accouplement des contacts de la broche et de la prise avec terminaison de la queue du circuit imprimé ; le boîtier métallique fournit un blindage EMI/RFI, et l'indentation du boîtier de la fiche fournit une mise à la terre et une rétention supplémentaire de l'accouplement ; les caractéristiques de mise à la terre comprennent l'utilisation d'une fiche verticale et d'une prise verticale. Les caractéristiques de mise à la terre comprennent des verrous de carte pour une excellente rétention sur les cartes de circuits imprimés ; les options de montage pour le montage sur panneau ou l'accouplement de connecteurs comprennent des trous traversants, des trous filetés et des entretoises filetées ; le profil d'accouplement du connecteur en forme de D assure la polarisation ; conçu pour répondre aux exigences MIL-C-24038, EIA RS-232, et RS-449.
1, EDAC | EDAC Connectors | Canada / Yaday Electronics Connecteur D-SUB série 627 (métal) principales caractéristiques du produit :
| propriété diagnostique | paramétrage |
| Des profils bas et hauts sont disponibles | Matériau de l'isolant : polyester thermoplastique, UL 94V-0, résistant aux produits chimiques, couleur : noir |
| 0,109 pouce (2,77 mm) d'espacement entre les contacts x 0,112 pouce (2,84 mm) d'espacement entre les lignes | Matériau des contacts : Fiche (broche) : laiton Prise (douille) : laiton |
| Fiches et prises avec 9, 15, 25, 37 ou 50 tailles de contact | Placage des contacts : dorure sélective sur nickel (voir code de commande) pour les zones de connexion, étamage pour les zones de queue. |
| Conception de contact à broche et à douille avec terminaison sur carte de circuit imprimé | Spécifications des ferrites : 20dB minimum à 30 MHz, 30dB minimum à 50 MHz, 50dB minimum à 100 MHz |
| Le boîtier métallique assure un blindage EMI/RFI, l'indentation du boîtier de la fiche assure la mise à la terre et une rétention supplémentaire de l'accouplement. | Matériau du boîtier : acier nickelé (étamé en option) |
| Les caractéristiques de mise à la terre comprennent des verrous pour une excellente fixation sur les cartes de circuits imprimés. | Courant nominal : 3A - 5A par contact |
| Les options de montage pour le montage sur panneau ou l'accouplement de connecteurs comprennent des trous débouchants, des trous filetés et des entretoises filetées. | Résistance des contacts : supérieure à 25 mOhm |
| le profil d'adaptation du connecteur en forme de d assure la polarisation | Résistance d'isolation : 1000 mégohms minimum |
| Conçu selon les exigences MIL-C-24038, EIA RS-232 et RS-449 | Tension d'isolation : 1000 V AC RMS au niveau de la mer |
| Conforme à la directive RoHS, listé UL | Température de fonctionnement. De -55 degrés Celsius à +85 degrés Celsius |
| Force d'accouplement : 16 oz (4,45N) de plus par position de contact | |
| Force de séparation : 0,28 N minimum par position de contact |
2、EDAC|ConnecteursEDAC|Canada/Yaday Electronics 627 (Metal) Series D-SUB Connectors Main Part Number/Model Number List :
| 627-009-010-051 | 627-009-220-041 | 627-009-220-066 | 627-009-220-249 | 627-009-221-053 |
| 627-009-010-052 | 627-009-220-042 | 627-009-220-067 | 627-009-220-261 | 627-009-221-056 |
| 627-009-010-053 | 627-009-220-043 | 627-009-220-068 | 627-009-220-262 | 627-009-221-057 |
| 627-009-010-058 | 627-009-220-046 | 627-009-220-069 | 627-009-220-263 | 627-009-221-058 |
| 627-009-010-059 | 627-009-220-047 | 627-009-220-241 | 627-009-220-266 | 627-009-221-059 |
| 627-009-010-251 | 627-009-220-048 | 627-009-220-242 | 627-009-220-267 | 627-009-221-071 |
| 627-009-010-252 | 627-009-220-049 | 627-009-220-243 | 627-009-220-268 | 627-009-221-072 |
| 627-009-010-253 | 627-009-220-061 | 627-009-220-246 | 627-009-220-269 | 627-009-221-073 |
| 627-009-010-258 | 627-009-220-062 | 627-009-220-247 | 627-009-221-051 | 627-009-221-076 |
| 627-009-010-259 | 627-009-220-063 | 627-009-220-248 | 627-009-221-052 | 627-009-221-077 |
3, Canada Connecteurs EDAC--EDAC|Canada/Yatech Electronics 627 (Metal) Series D-SUB Connectors Ce vendeur de produits :
Evergrande electronic products network - agent sales [Canada EDAC connectors - EDAC | Canada / Yade electronic 627 (metal) series D-SUB connectors] et le contenu du deuxième point du tableau liste de tous les (material number / model) connector products ; if you want to buy or understand what we can provide connector | harness | cable product solutions, welcome through the following way to contact us.
