Catégorie：Connecteurs

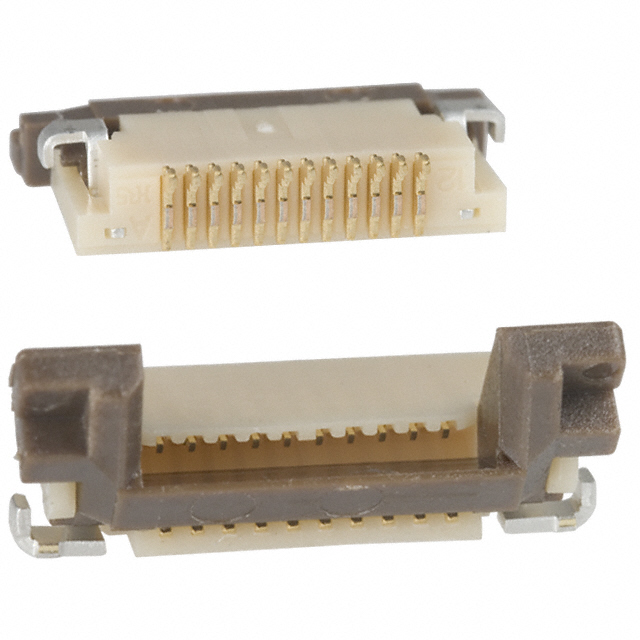

Connecteur Hirose FH12A-10S-0.5SH(55) Présentation du produit :
 | fabricants | Hirose |
| Code du fabricant | FH12A-10S-0.5SH(55) | |
| Description du produit | CONN FFC FPC TOP 10POS 0.5MM R/A,10 pos FFC, FPC Contacts de connecteur, Top 0.020" ; (0.50mm) Montage en surface, Angle droit |
Connecteur Hirose FH12A-10S-0.5SH(55) Caractéristiques du produit :
| typologie | descriptions |
| formulaire | Connecteurs, Interconnexions |
| Connecteurs FFC, FPC (Flat Flexible) | |
| Assemblages de connecteurs FFC, FPC (Flat Flexible) | |
| fabricants | Hirose Electric Co Ltd |
| gamme | FH12 |
| envelopper | Bande et bobine (TR) |
| Type plat et flexible | FFC，FPC |
| Type d'installation | Montage en surface, angle droit |
| Type de connecteur/contact | Contacts, Top |
| Nombre d'aiguilles | 10 |
| espacement | 0.020"（0.50mm） |
| joindre une paire de baguettes et s'en servir comme d'une cuillère (violation de l'étiquette des baguettes). | soudé |
| FFC, FCB Épaisseur | 0.30mm |
| hauteur du panneau | 0.079"（2.00mm） |
| fonction de verrouillage | verrouillage de la gâchette |
| Type d'extrémité de câble | rectangulaire |
| Matériau de contact | bronze phosphoreux |
| Traitement de la surface de contact | doré |
| Matériau du boîtier | Polyamide (PA), Nylon |
| Matériaux de l'actionneur | Sulfure de polyphénylène (PPS) |
| caractérisation | Force d'insertion nulle (ZIF) |
| tension nominale | 50V |
| température de fonctionnement | -40°C ~ 85°C |
| Indice d'inflammabilité des matériaux | UL94 V-0 |
| Courant nominal (ampères) | 0.5A |
| Couleur de la coquille | couleur riz-bran (couleur) |
| Couleur de l'actionneur | jaune-brun |
| Nombre d'accouplements | 20 |
Hirose FH12A-10S-0.5SH(55) Connecteur Produit (série) Description :
Hirose Electric Co Ltd a lancé la série FH12 de connecteurs FFC et FPC (Flat Flexible), conçus pour les applications de connexion à haute fréquence et à haute densité. Les connecteurs sont dotés d'un montage en surface à angle droit pour une large gamme de besoins en matière de connexion de cartes, et d'une fonction de verrouillage de la gâchette pour garantir une connexion robuste et fiable. La fonction de force d'insertion nulle (ZIF) facilite le branchement et le débranchement, réduit les dommages causés aux contacts et prolonge la durée de vie. Cette série de connecteurs à 10 broches, au pas de 0,50 mm, peut supporter un courant nominal de 0,5 A et une tension nominale de 50 V. Les contacts sont en bronze phosphoreux et plaqués or, ce qui garantit une bonne conductivité et une bonne résistance à la corrosion. Les connecteurs FH12 ont une plage de température de fonctionnement de -40°C à 85°C, et sont ignifugés selon la norme UL94 V-0, ce qui permet de les utiliser dans une large gamme d'environnements difficiles. Le conditionnement est disponible en ruban et bobine (TR), en ruban coupé (CT) et en ruban et bobine personnalisés Digi-Reel® TTG pour répondre aux différentes exigences de production. Cette série de connecteurs offre 20 cycles d'accouplement et est largement utilisée dans l'électronique grand public, les équipements industriels et les communications.
Connecteur Hirose FH12A-10S-0.5SH(55) Documentation et supports :
| Type de ressource | lien (sur un site web) |
| spécification | FH12 Series |
Hirose FH12A-10S-0.5SH(55) Connecteur Genuine|Replacement Description :
Nous sommes spécialisés dans le stockage de connecteurs de marque (Hirose) et nous nous engageons à fournir à nos clients des solutions de connectivité fiables et de haute qualité. Nos produits comprennent des alternatives authentiques et performantes qui sont rigoureusement testées pour garantir la stabilité et l'efficacité. N'hésitez pas à nous contacter via les coordonnées figurant sous la page des documents !
