Catégorie：Connecteurs

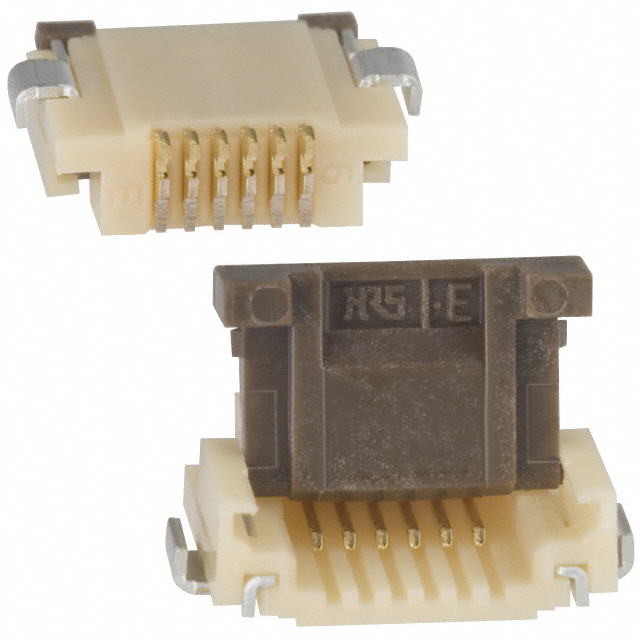

Connecteur Hirose FH12-6S-0.5SH(55) Présentation du produit :
 | fabricants | Hirose |
| Code du fabricant | FH12-6S-0.5SH(55) | |
| Description du produit | CONN FFC BOTTOM 6POS 0.5MM R/A,6 pos FFC, FPC Connector Contacts, Bottom 0.020" ; (0.50mm) Surface Mount, Right Angle |
Connecteur Hirose FH12-6S-0.5SH(55) Caractéristiques du produit :
| typologie | descriptions |
| formulaire | Connecteurs, Interconnexions |
| Connecteurs FFC, FPC (Flat Flexible) | |
| Assemblages de connecteurs FFC, FPC (Flat Flexible) | |
| fabricants | Hirose Electric Co Ltd |
| gamme | FH12 |
| envelopper | Bande et bobine (TR) |
| Type plat et flexible | FFC，FPC |
| Type d'installation | Montage en surface, angle droit |
| Type de connecteur/contact | Contacts, fond |
| Nombre d'aiguilles | 6 |
| espacement | 0.020"（0.50mm） |
| joindre une paire de baguettes et s'en servir comme d'une cuillère (violation de l'étiquette des baguettes). | soudé |
| FFC, FCB Épaisseur | 0.30mm |
| hauteur du panneau | 0.079"（2.00mm） |
| fonction de verrouillage | verrouillage de la gâchette |
| Type d'extrémité de câble | rectangulaire |
| Matériau de contact | bronze phosphoreux |
| Traitement de la surface de contact | doré |
| Matériau du boîtier | Polyamide (PA), Nylon |
| Matériaux de l'actionneur | Sulfure de polyphénylène (PPS) |
| caractérisation | Force d'insertion nulle (ZIF) |
| tension nominale | 50V |
| température de fonctionnement | -40°C ~ 85°C |
| Indice d'inflammabilité des matériaux | UL94 V-0 |
| Courant nominal (ampères) | 0.5A |
| Couleur de la coquille | couleur riz-bran (couleur) |
| Couleur de l'actionneur | jaune-brun |
| Nombre d'accouplements | 20 |
Hirose FH12-6S-0.5SH(55) Connecteur Produit (série) Description :
Hirose Electric Co. Ltd. a introduit la série FH12 de connecteurs FFC/FPC (Flat Flexible) conçus pour les applications électroniques exigeant une grande fiabilité et une conception compacte. Conditionnée sur bande et bobine (TR), la série se compose de connecteurs à montage en surface à angle droit à 6 broches avec un pas de 0,50 mm pour une variété de câbles FFC/FPC. Les contacts sont en bronze phosphoreux et plaqués or pour garantir une excellente conductivité et une stabilité à long terme. Les caractéristiques de conception des connecteurs de la série FH12 comprennent une fonction de force d'insertion nulle (ZIF) pour simplifier le processus de branchement et de débranchement, et un mécanisme de verrouillage de la gâchette pour garantir une connexion solide et fiable. Avec une tension nominale de 50V, un courant nominal de 0,5A et une plage de température de fonctionnement de -40°C à 85°C, les connecteurs FH12 sont adaptés à une variété d'environnements difficiles. Le matériau du boîtier est le polyamide (PA), qui résiste aux températures élevées et aux produits chimiques, tandis que l'actionneur est en sulfure de polyphénylène (PPS), ce qui améliore encore la durabilité. Largement utilisée dans l'électronique grand public, le contrôle industriel et l'électronique automobile, cette série de connecteurs constitue une solution de connexion idéale et efficace.
Connecteur Hirose FH12-6S-0.5SH(55) Documentation et supports :
| Type de ressource | lien (sur un site web) |
| spécification | FH12 Series |
Hirose FH12-6S-0.5SH(55) Connecteur Genuine|Replacement Description :
Nous sommes spécialisés dans le stockage de connecteurs de marque (Hirose) et nous nous engageons à fournir à nos clients des solutions de connectivité fiables et de haute qualité. Nos produits comprennent des alternatives authentiques et performantes qui sont rigoureusement testées pour garantir la stabilité et l'efficacité. N'hésitez pas à nous contacter via les coordonnées figurant sous la page des documents !
