Catégorie：Connecteurs

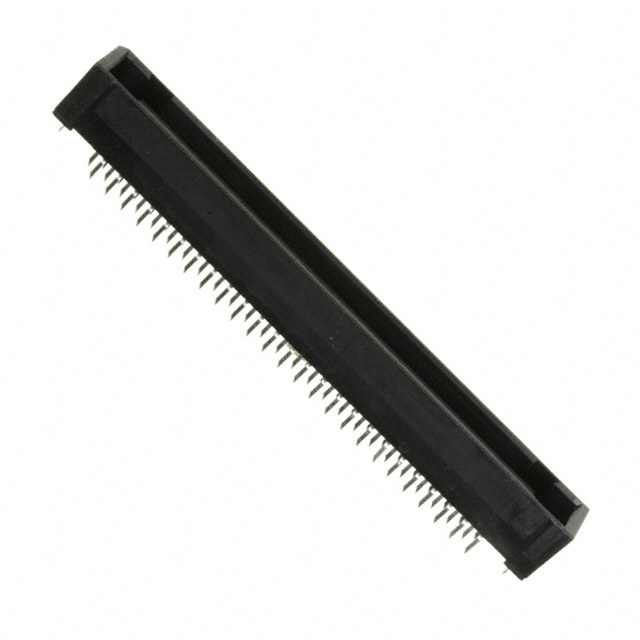

Connecteur JAE TX25-100P-6ST-H1E Présentation du produit :
 | fabricants | JAE |
| Code du fabricant | TX25-100P-6ST-H1E | |
| Description du produit | CONN PLUG 100POS VERT GOLD,Connecteur 100 pos, contacts centraux avec trou traversant plaqué or |
Connecteur JAE TX25-100P-6ST-H1E Caractéristiques du produit :
| typologie | descriptions |
| formulaire | Connecteurs, Interconnexions |
| Connecteur rectangulaire | |
| Réseau, type de bord, mezzanine (carte à carte) | |
| fabricants | JAE Electronics |
| gamme | TX25 |
| envelopper | palettes |
| Type de connecteur | Bouchon, contacts centraux avec |
| Nombre d'aiguilles | 100 |
| espacement | 0.050"（1.27mm） |
| nombre d'articles, etc. dans un total | 2 |
| Type d'installation | évent |
| caractérisation | planche utilisée comme couverture d'un mur |
| Traitement de la surface de contact | doré |
| Épaisseur du traitement de la surface de contact | 4.00µin（0.100µm） |
| Hauteur de la pile d'épissures | 12mm，16mm，18mm |
| hauteur du panneau | 0.362"（9.20mm） |
| Numéro du produit de base | TX25-100 |
JAE TX25-100P-6ST-H1E Connecteur Produit (série) Description :
Le connecteur rectangulaire de la série TX25 de JAE Electronics est un connecteur carte à carte de haute performance conçu pour les applications à haute densité. Le connecteur présente une conception de type fiche avec un contact central pour assurer une connexion électrique stable. La série TX25 a un nombre de broches de 100, un pas de 1,27 mm et 2 rangées de broches pour un montage à travers le trou. Pour améliorer la stabilité de la connexion, les connecteurs sont conçus avec une fonction de verrouillage de la carte pour assurer une connexion solide et fiable. Les contacts sont plaqués or à une épaisseur de 4,00µin (0,100µm) pour prévenir l'oxydation et améliorer la durabilité et la conductivité. Sur demande, la série TX25 est disponible en différentes hauteurs d'empilage (12mm, 16mm, 18mm) avec une hauteur embarquée de 9,20mm, ce qui la rend pratique pour les cartes de différentes épaisseurs. La série TX25-100 est une solution de connectivité de haute qualité pour une grande variété de conceptions de cartes à haute densité, convenant aux besoins d'interconnexion de précision dans les domaines de l'industrie, de la communication et de l'électronique grand public.
JAE TX25-100P-6ST-H1E Connecteur Documentation et supports :
| Type de ressource | lien (sur un site web) |
| spécification | Board-To-Board Connectors |
JAE TX25-100P-6ST-H1E Connecteur Genuine|Replacement Description :
Nous sommes spécialisés dans le stockage de connecteurs de marque (JAE) et nous nous engageons à fournir à nos clients des solutions de connexion fiables et de haute qualité. Nos produits comprennent des alternatives authentiques et performantes qui sont rigoureusement testées pour garantir la stabilité et l'efficacité. N'hésitez pas à nous contacter en utilisant les coordonnées figurant sous la page des documents !
