HRS|Hirose|Hirose|SérieDF38|30P/32P/40P Harnais de fils coaxiaux extrêmement fins de HRS : espacement des broches de 0,3 mm, hauteur de montage de 1,5 mm, connecteurs coaxiaux carte à carte à fil fin combinés à des fils coaxiaux extrêmement fins (AWG) : #42 #44 #46.
1, Japon HRS | Hirose | Hirose | DF38 series | 30P / 32P / 40P harnais coaxial très fin utilisé dans le connecteur spécifications et caractéristiques et images :

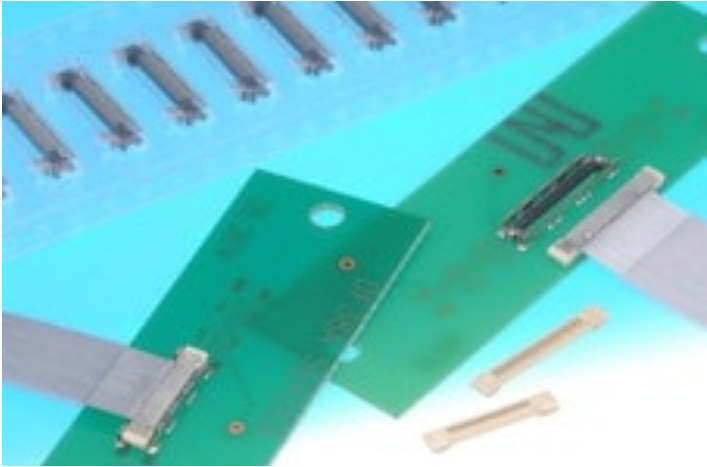

0,3 mm de pas de broche, 1,5 mm de hauteur d'assemblage, connecteurs coaxiaux carte à carte 1. faible hauteur d'assemblage et faible empreinte sur la carte 2. blindage amélioré et connexions de mise à la terre 3. verrouillage fiable 4. performances électriques et connexions mécaniques fiables 5. résistant à l'étain 6. construction d'accouplement très durable 7. certifié sans plomb, sans halogène
2, Japon HRS | Hirose | Hirose | Série DF38 | 30P / 32P / 40P harnais coaxial très fin utilisé dans le connecteur numéro de matériau / liste de type :
| Chlorure de diéthylammonium | ID de la série | Type de connecteur | PIN数 | Distance de montage | Nombre d'insertions et de suppressions | Type de fil approprié | Taille de fil appropriée (AWG) Min. | Taille de fil appropriée (AWG) Max. |
| DF38-30P-SHL | DF38 | le reste | 30 | Câble coaxial à fils fins | ||||
| DF38-32P-0.3SD(51) | DF38 | fiche | 32 | 0.3 mm | 30 | Câble coaxial à fils fins | 46 | 42 |
| DF38-32P-SHL | DF38 | le reste | 32 | Câble coaxial à fils fins | ||||
| DF38-40P-0.3SD(51) | DF38 | fiche | 40 | 0.3 mm | 30 | Câble coaxial à fils fins | 46 | 42 |
| DF38-40P-SHL | DF38 | le reste | 40 | Câble coaxial à fils fins | ||||
| DF38A-30S-0.3V(51) | DF38 | prises | 30 | 0.3 mm | 30 | Câble coaxial à fils fins | ||
| DF38A-32S-0.3V(51) | DF38 | prises | 32 | 0.3 mm | 30 | Câble coaxial à fils fins | ||
| DF38A-40S-0.3V(51) | DF38 | prises | 40 | 0.3 mm | 30 | Câble coaxial à fils fins | ||
| DF38A-40S-0.3V(55) | DF38 | prises | 40 | 0.3 mm | 30 | Câble coaxial à fils fins | ||
| DF38B-30P-0.3SD(51) | DF38 | fiche | 30 | 0.3 mm | 30 | Câble coaxial à fils fins | 46 | 42 |

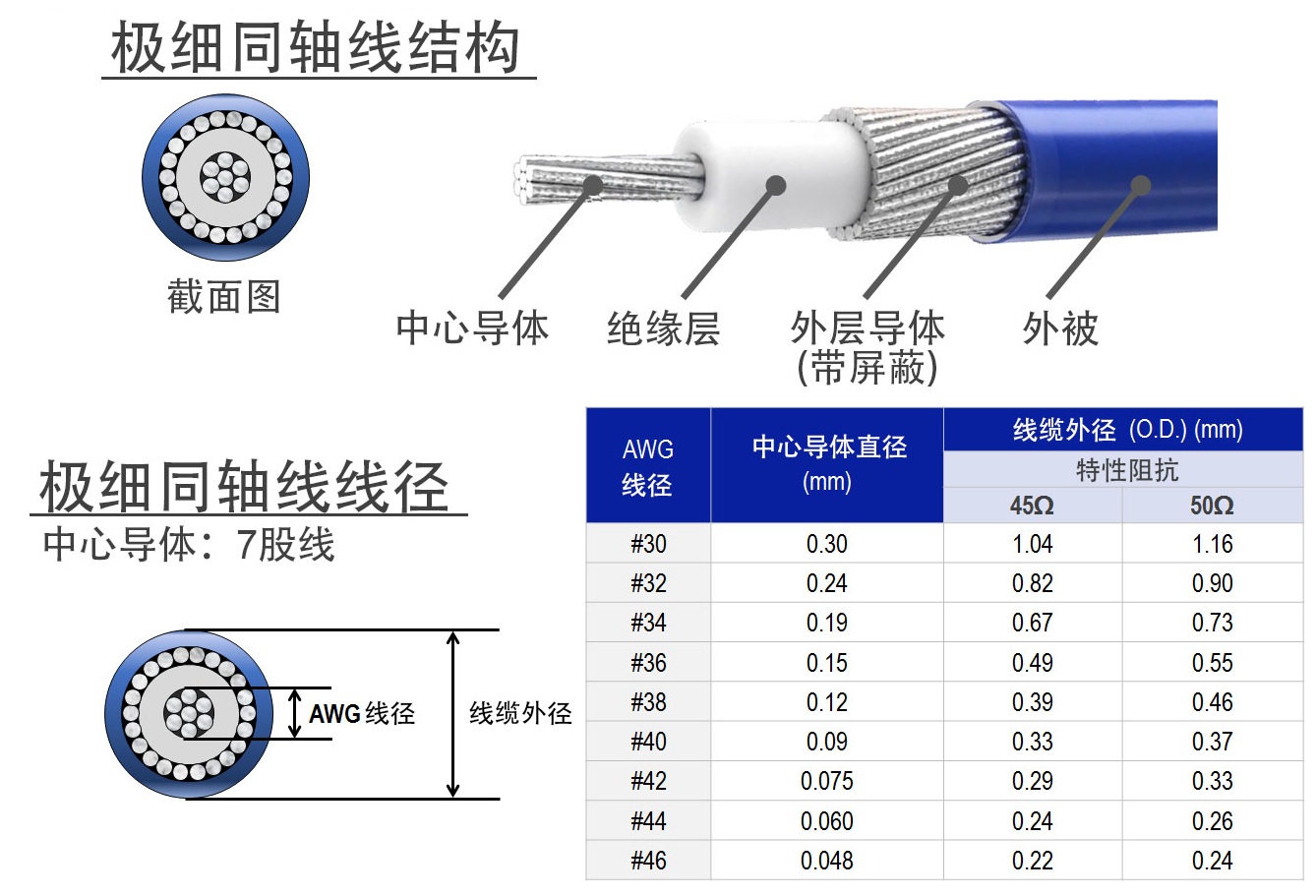

3, Japon HRS | Hirose | Hirose | Série DF38 | 30P / 32P / 40P harnais coaxial très fin utilisé dans la structure du fil coaxial très fin / schéma de référence du diamètre du fil :
4, Japon HRS | Hirose | Hirose | DF38 series | 30P / 32P / 40P very fine coaxial wire harness production process is briefly described : the main process of wire harness preparation.

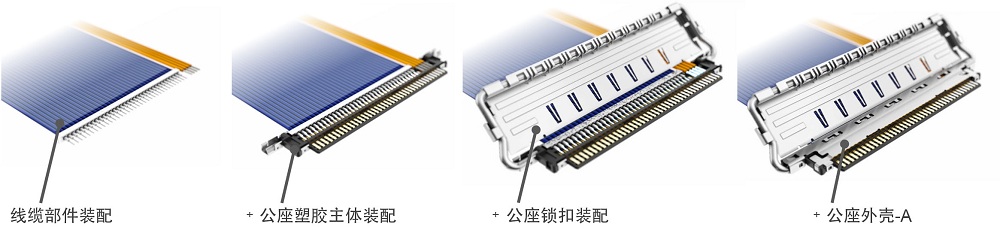

4.1:Préparation de l'assemblage des câbles 4.2:Installation de l'assemblage des câbles sur l'assemblage du corps du réceptacle et soudure des fils exposés aux bornes de signal du réceptacle 4.3:Positionnement de l'assemblage du loquet (ou du loquet) Composants du réceptacle 4.4:Recouvrement du boîtier du réceptacle et soudure des zones requises pour terminer les harnais du réceptacle Tout d'abord, les câbles coaxiaux très fins sont préparés pour l'assemblage des harnais. Les câbles prétraités sont appelés assemblages de câbles. Ce prétraitement simplifie le processus de soudure du câble pour le connecteur et améliore la cohérence de la qualité du harnais de tête. Ce traitement est effectué avant que le câble ne soit soudé au connecteur.

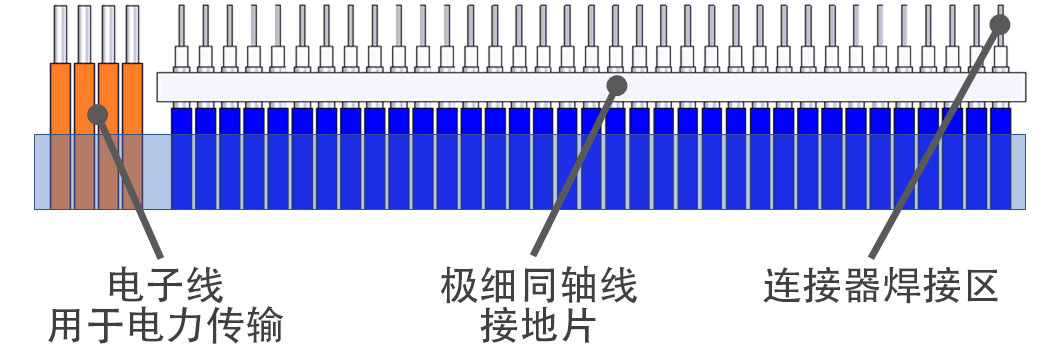

Ensuite, le conducteur extérieur du câble est soudé au boîtier du connecteur et le conducteur extérieur du câble est connecté électriquement au circuit imprimé à travers le connecteur pour obtenir de bonnes caractéristiques de mise à la terre.

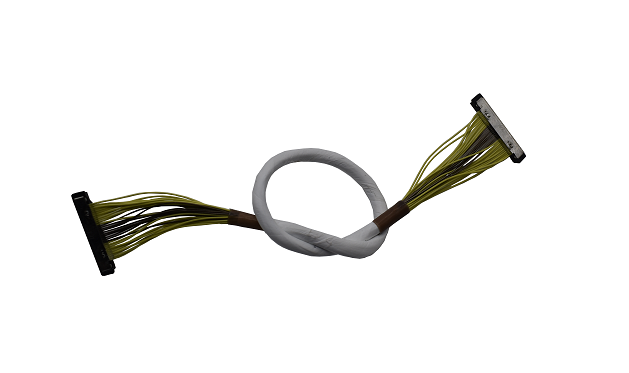

5, Japon HRS | Hirose | Hirose | DF38 series | 30P / 32P / 40P produits de harnais coaxiaux très fins en nature (image pour référence seulement) :
---------------------------------------------------------------------------------------------------
6, Japon HRS | Hirose | Hirose | DF38 series | 30P / 32P / 40P very fine coaxial harness This product manufacturer / seller :
