Catégorie：Connecteurs

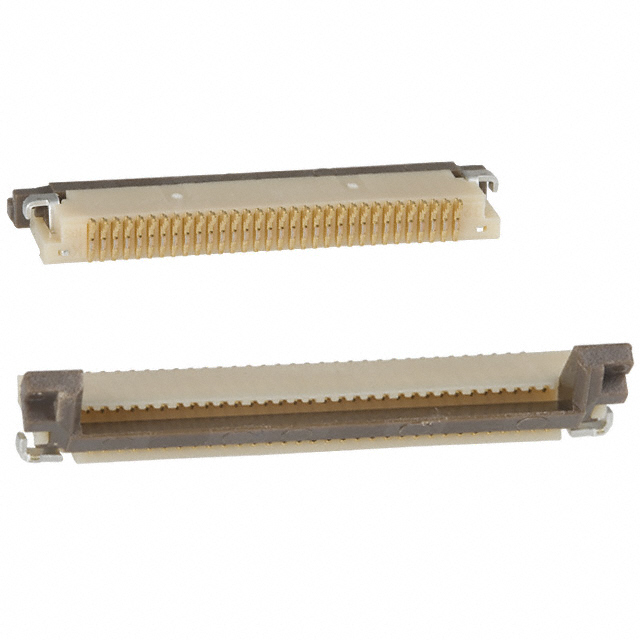

Connecteur Hirose FH12A-32S-0.5SH(55) Présentation du produit :
 | fabricants | Hirose |
| Code du fabricant | FH12A-32S-0.5SH(55) | |
| Description du produit | CONN FFC FPC TOP 32POS 0.5MM R/A, 32 pos FFC, FPC Contacts de connecteur, Top 0.020" ; (0.50mm) Montage en surface, Angle droit |
Connecteur Hirose FH12A-32S-0.5SH(55) Caractéristiques du produit :
| typologie | descriptions |
| formulaire | Connecteurs, Interconnexions |
| Connecteurs FFC, FPC (Flat Flexible) | |
| Assemblages de connecteurs FFC, FPC (Flat Flexible) | |
| fabricants | Hirose Electric Co Ltd |
| gamme | FH12 |
| envelopper | Bande et bobine (TR) |
| Type plat et flexible | FFC，FPC |
| Type d'installation | Montage en surface, angle droit |
| Type de connecteur/contact | Contacts, Top |
| Nombre d'aiguilles | 32 |
| espacement | 0.020"（0.50mm） |
| joindre une paire de baguettes et s'en servir comme d'une cuillère (violation de l'étiquette des baguettes). | soudé |
| FFC, FCB Épaisseur | 0.30mm |
| hauteur du panneau | 0.079"（2.00mm） |
| fonction de verrouillage | verrouillage de la gâchette |
| Type d'extrémité de câble | rectangulaire |
| Matériau de contact | bronze phosphoreux |
| Traitement de la surface de contact | doré |
| Matériau du boîtier | Polyamide (PA), Nylon |
| Matériaux de l'actionneur | Sulfure de polyphénylène (PPS) |
| caractérisation | Force d'insertion nulle (ZIF) |
| tension nominale | 50V |
| température de fonctionnement | -40°C ~ 85°C |
| Indice d'inflammabilité des matériaux | UL94 V-0 |
| Courant nominal (ampères) | 0.5A |
| Couleur de la coquille | couleur riz-bran (couleur) |
| Couleur de l'actionneur | jaune-brun |
| Nombre d'accouplements | 20 |
Hirose FH12A-32S-0.5SH(55) Connecteur Produit (série) Description :
Le connecteur FFC/FPC de la série FH12 de Hirose Electric est un connecteur compact de haute précision et de haute fiabilité pour les câbles plats flexibles (FFC) et les circuits imprimés flexibles (FPC). Conçue avec un pas de 0,5 mm et une position de 32 broches, la série prend en charge le montage en surface et le montage à angle droit pour les dispositifs électroniques à espace restreint. La série FH12 présente une construction à force d'insertion nulle (ZIF) combinée à une conception à contact supérieur et à un mécanisme de verrouillage à gâchette qui garantit une connexion solide et améliore la durabilité. Les contacts en bronze phosphoreux plaqués or offrent une excellente conductivité électrique et une grande résistance à la corrosion, et le boîtier en polyamide (PA) est ignifugé selon la norme UL94 V-0 pour une meilleure sécurité du produit. Les connecteurs sont compatibles avec FFC/FPC avec une épaisseur de 0,30 mm, une tension nominale de 50 V, un courant nominal de 0,5 A, un fonctionnement stable de -40°C à 85°C, et peuvent être accouplés 20 fois. Largement utilisée dans l'électronique grand public, l'automatisation industrielle, l'équipement médical et l'électronique automobile, cette série constitue une solution fiable pour les connexions FFC/FPC à haute densité grâce à ses performances stables et à sa conception compacte.
Connecteur Hirose FH12A-32S-0.5SH(55) Documentation et supports :
| Type de ressource | lien (sur un site web) |
| spécification | FH12 Series |
Hirose FH12A-32S-0.5SH(55) Connecteur Genuine|Replacement Description :
Nous sommes spécialisés dans le stockage de connecteurs de marque (Hirose) et nous nous engageons à fournir à nos clients des solutions de connectivité fiables et de haute qualité. Nos produits comprennent des alternatives authentiques et performantes qui sont rigoureusement testées pour garantir la stabilité et l'efficacité. N'hésitez pas à nous contacter via les coordonnées figurant sous la page des documents !
