Catégorie：Connecteurs

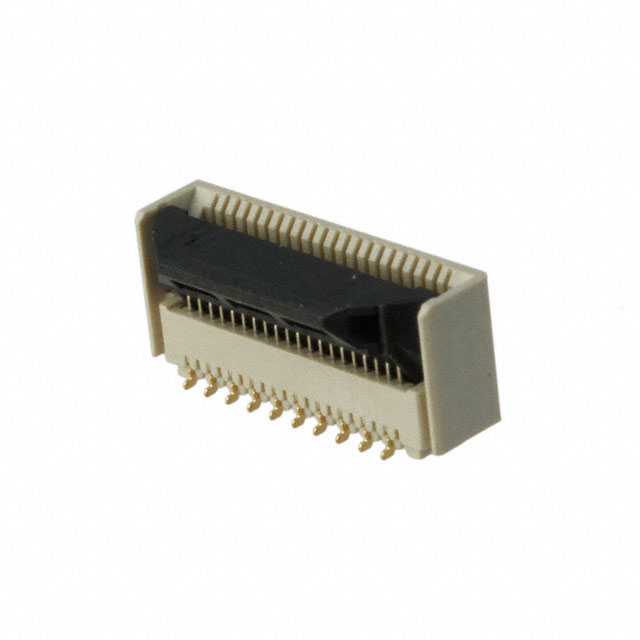

Connecteur Hirose FH40-20S-0.5SV Présentation du produit :
 | fabricants | Hirose |
| Code du fabricant | FH40-20S-0.5SV | |
| Description du produit | CONN FPC VERT 20POS 0.5MM SMD, 20 contacts de connecteurs FPC, verticaux - simple face 0.020" ; (0.50mm) Montage en surface |
Connecteur Hirose FH40-20S-0.5SV Caractéristiques du produit :
| typologie | descriptions |
| formulaire | Connecteurs, Interconnexions |
| Connecteurs FFC, FPC (Flat Flexible) | |
| Assemblages de connecteurs FFC, FPC (Flat Flexible) | |
| fabricants | Hirose Electric Co Ltd |
| gamme | FH40 |
| envelopper | Bande et bobine (TR) |
| Type plat et flexible | FPC |
| Type d'installation | Montage en surface |
| Type de connecteur/contact | Contacts, verticaux - simple face |
| Nombre d'aiguilles | 20 |
| espacement | 0.020"（0.50mm） |
| joindre une paire de baguettes et s'en servir comme d'une cuillère (violation de l'étiquette des baguettes). | soudé |
| FFC, FCB Épaisseur | 0.30mm |
| hauteur du panneau | 0.228"（5.80mm） |
| fonction de verrouillage | verrouillage de la gâchette |
| Type d'extrémité de câble | Type de cosses à souder |
| Matériau de contact | bronze phosphoreux |
| Traitement de la surface de contact | doré |
| Matériau du boîtier | Polymères à cristaux liquides (PCL) |
| Matériaux de l'actionneur | Polymères à cristaux liquides (PCL) |
| tension nominale | 50V |
| température de fonctionnement | -40°C ~ 105°C |
| Indice d'inflammabilité des matériaux | UL94 V-0 |
| Courant nominal (ampères) | 0.5A |
| Épaisseur du traitement de la surface de contact | 2.00µin（0.051µm） |
| Couleur de la coquille | couleur riz-bran (couleur) |
| Couleur de l'actionneur | ferreux |
| Nombre d'accouplements | 20 |
Hirose FH40-20S-0.5SV Connecteur Produit (série) Description :
Les connecteurs FFC/FPC de la série FH40 de Hirose Electric constituent une solution de connexion carte-fil haute performance et miniaturisée conçue pour les circuits imprimés flexibles (FPC). Conçus avec un pas de 0,5 mm, une position de 20 broches, un montage en surface et une disposition verticale unilatérale des contacts pour une connectivité électronique à haute densité, les connecteurs de la série FH40 sont équipés d'un mécanisme de verrouillage à gâchette qui assure une fixation stable du FPC et empêche tout délogement accidentel. Les contacts en bronze phosphoreux plaqués or offrent une excellente conductivité et une grande résistance à la corrosion, et le boîtier et l'actionneur en polymère à cristaux liquides (LCP) sont ignifugés selon la norme UL94 V-0 pour répondre aux exigences de sécurité les plus strictes. Les connecteurs prennent en charge une épaisseur de FPC de 0,30 mm, une tension nominale de 50 V, un courant nominal de 0,5 A, un fonctionnement stable de -40 °C à 105 °C et 20 cycles d'accouplement.Avec sa conception compacte, sa connexion fiable et sa résistance aux températures élevées, la série FH40 est largement utilisée dans l'électronique grand public, le contrôle industriel, l'équipement médical et l'électronique automobile, ce qui en fait un choix idéal pour les connexions FPC de haute performance. La série FH40 est le choix idéal pour les connexions FPC haute performance.
Connecteur Hirose FH40-20S-0.5SV Documentation et supports :
| Type de ressource | lien (sur un site web) |
| spécification | Veuillez contacter la personne de contact au bas de la page de l'article pour obtenir une copie. |
Hirose FH40-20S-0.5SV Connecteur Genuine|Replacement Description :
Nous sommes spécialisés dans le stockage de connecteurs de marque (Hirose) et nous nous engageons à fournir à nos clients des solutions de connectivité fiables et de haute qualité. Nos produits comprennent des alternatives authentiques et performantes qui sont rigoureusement testées pour garantir la stabilité et l'efficacité. N'hésitez pas à nous contacter via les coordonnées figurant sous la page des documents !
