Catégorie：Connecteurs

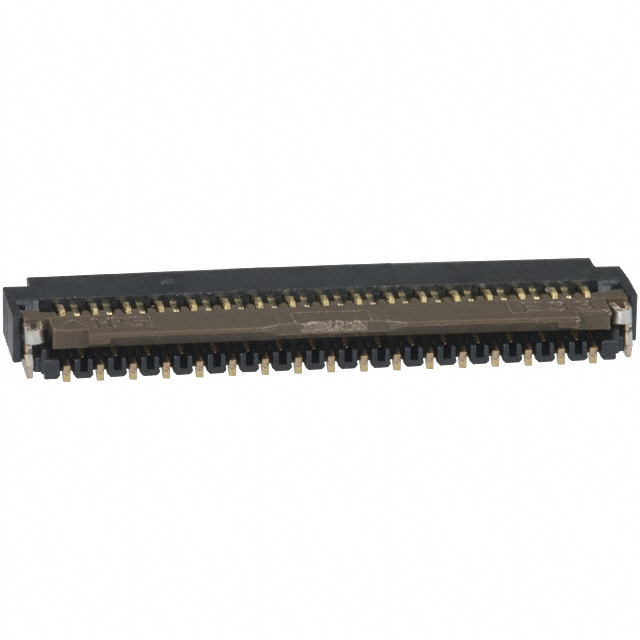

Hirose FH26W-33S-0.3SHW(60) Connecteur Présentation du produit :
 | fabricants | Hirose |
| Code du fabricant | FH26W-33S-0.3SHW(60) | |
| Description du produit | CONN FPC BOTTOM 33POS 0.3MM R/A, 33 pos FPC Connector Contacts, Bottom 0.012" ; (0.30mm) Surface Mount, Right Angle |
Connecteur Hirose FH26W-33S-0.3SHW(60) Caractéristiques du produit :
| typologie | descriptions |
| formulaire | Connecteurs, Interconnexions |
| Connecteurs FFC, FPC (Flat Flexible) | |
| Assemblages de connecteurs FFC, FPC (Flat Flexible) | |
| fabricants | Hirose Electric Co Ltd |
| gamme | FH26 |
| envelopper | Bande et bobine (TR) |
| Type plat et flexible | FPC |
| Type d'installation | Montage en surface, angle droit |
| Type de connecteur/contact | Contacts, fond |
| Nombre d'aiguilles | 33 |
| espacement | 0.012"（0.30mm） |
| joindre une paire de baguettes et s'en servir comme d'une cuillère (violation de l'étiquette des baguettes). | soudé |
| FFC, FCB Épaisseur | 0.20mm |
| hauteur du panneau | 0.039"（1.00mm） |
| fonction de verrouillage | verrouillage de la gâchette |
| Type d'extrémité de câble | conique |
| Matériau de contact | bronze phosphoreux |
| Traitement de la surface de contact | doré |
| Matériau du boîtier | Polymères à cristaux liquides (PCL) |
| Matériaux de l'actionneur | Polyamide (PA), Nylon |
| caractérisation | Force d'insertion nulle (ZIF) |
| tension nominale | 30V |
| température de fonctionnement | -55°C ~ 85°C |
| Indice d'inflammabilité des matériaux | UL94 HB |
| Courant nominal (ampères) | 0.2A |
| Couleur de la coquille | ferreux |
| Couleur de l'actionneur | jaune-brun |
| Nombre d'accouplements | 10 |
Hirose FH26W-33S-0.3SHW(60) Connecteur Produit (série) Description :
La série de connecteurs FFC/FPC FH26 de Hirose Electric est une solution de connexion carte-fil ultra-mince et à haute densité conçue pour les circuits imprimés flexibles (FPC) destinés à l'électronique de précision. La série FH26 utilise une structure à force d'insertion nulle (ZIF) combinée à une conception de contact inférieur et à un mécanisme de verrouillage à gâchette pour garantir que les FPC sont solidement fixés et pour améliorer la fiabilité de la connexion. Les contacts en bronze phosphoreux plaqués or offrent une excellente conductivité et résistance à la corrosion, la coque en polymère à cristaux liquides (LCP) offre une excellente résistance à la chaleur, et l'actionneur est en polyamide (PA) pour la durabilité et la facilité d'utilisation. Les connecteurs supportent une épaisseur de FPC de 0,20 mm, une tension nominale de 30 V, un courant nominal de 0,2 A, un fonctionnement stable de -55 °C à 85 °C et 10 cycles d'accouplement. Grâce à sa conception ultra-mince, sa grande fiabilité et sa fabrication de précision, la série FH26 est largement utilisée dans l'électronique grand public, les appareils médicaux, les commandes industrielles et les appareils portables, et constitue une solution idéale pour les connexions FPC à haute densité. Elle constitue une solution idéale pour les connexions FPC à haute densité.
Hirose FH26W-33S-0.3SHW(60) Connecteur Documentation et supports :
| Type de ressource | lien (sur un site web) |
| spécification | FH26 Series Catalog |
